Turbina Hidroeléctrica Pelton
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Wawushan |
| Certificación: | ISO9000 |
| Número de modelo: | CJA-059 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | madera contrachapada |
| Tiempo de entrega: | 180 días wordking |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | meses 1+unit+4 |
|
Información detallada |
|||
| Corredor: | Acero inoxidable | paleta guía: | Acero inoxidable |
|---|---|---|---|
| Boquilla: | 1 | Disposición: | Horizontal |
| Eficiencia: | 98,0% | Frecuencia: | 50Hz/60Hz |
| Rotación: | Las demás partidas | cabeza del agua: | 250 metros |
| Resaltar: | Turbina hidráulica hidroeléctrica de Pelton,Cabeza hidráulica de la turbina de Pelton los 250m,Rueda hidráulica micro del pelton 50HZ |
||
Descripción de producto
Generador hidroeléctrico hidro Turbina Pelton Cabeza 250m 50HZ en red
Micro Mini Hidroeléctrico Pequeño Agua Francis Pelton Turgo Kaplan Hidro Turbina Hidroeléctrica Generador de imanes permanentes

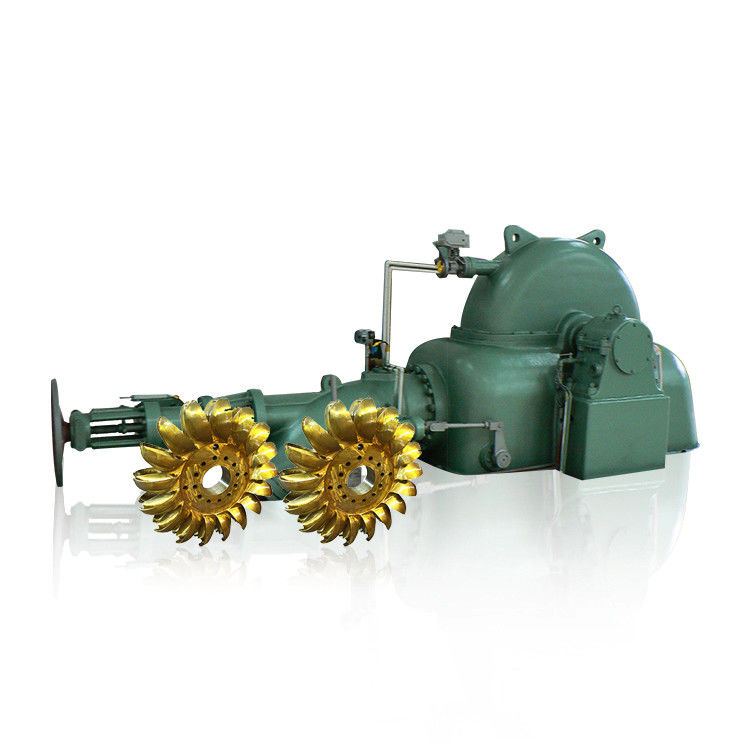

Introducción Hidráulica Turbina Pelton
La turbina hidráulica de impacto es un tipo de motor hidráulico cuya línea central del chorro de trabajo es tangente al círculo de paso del rodete, y las palas del rodete están compuestas por una serie de cubos en forma de doble cuenco. Según la disposición del eje principal, se divide en dos tipos de eje horizontal y eje vertical, sin importar qué tipo de rodete siempre se encuentra en la atmósfera. Este tipo de turbina es adecuada para centrales hidroeléctricas de gran altura y bajo caudal.
| CJA237/475Unidad generadora de turbina Pelton | Generador | Salida de la unidad (kw) | |||||
| Turbina | |||||||
| Tipo | Altura de agua (m) | Descarga (m³/s) | Salida (kw) | Velocidad (r/min) | Tipo | Capacidad (kw) | |
| CJA237/475-1*7 | 200 | 0.232 | 383.2 | 750 | SFW320-8/850 | 320 | 358.3 |
| 220 | 0.243 | 440.5 | SFW400-8/850 | 400 | 414.1 | ||
| 240 | 0.254 | 502 | SFW500-8/850 | 500 | 474.4 | ||
| 260 | 0.264 | 572 | 1000 | SFW500-6/850 | 500 | 540.5 | |
| 280 | 0.274 | 643.5 | SFW630-6/990 | 630 | 608.1 | ||
| 300 | 0.284 | 714.6 | SFW630-6/990 | 630 | 675.3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0.086 | 176.3 | 750 | SFW160-8/650 | 160 | 162.9 |
| 300 | 0.0896 | 200.4 | SFW200-8/740 | 200 | 185.8 | ||
| 325 | 0.0932 | 225.8 | SFW200-8/740 | 200 | 209.3 | ||
| 350 | 0.0969 | 252.8 | SFW250-8/740 | 250 | 235.1 | ||
| 375 | 0.1005 | 279.8 | SFW250-8/740 | 250 | 260.2 | ||
| 400 | 0.103 | 309 | 1000 | SFW250-8/740 | 250 | 287.4 | |
| 425 | 0.1077 | 341.3 | SFW320-6/740 | 320 | 320.1 | ||
| 450 | 0.1098 | 368.4 | SFW320-6/740 | 320 | 345.5 | ||
| 500 | 0.119 | 496 | SFW500-6/850 | 500 | 456 | ||
| 600 | 0.131 | 650 | SFW630-6/990 | 630 | 610 | ||
| 700 | 0.141 | 823 | SFW800-6/990 | 800 | 770 | ||
| CJA237/475-W-90/1*7 | 260 | 0.261 | 572 | 750 | SFW500-8/850 | 500 | 526 |
| 280 | 0.271 | 636 | SFW630-8/990 | 630 | 585 | ||
| 300 | 0.28 | 700 | SFW630-8/990 | 630 | 651 | ||
| 320 | 0.289 | 766 | SFW800-8/990 | 800 | 712 | ||
| 340 | 0.298 | 834 | SFW800-8/990 | 800 | 775 | ||
| 360 | 0.307 | 899 | SFW800-8/990 | 800 | 836 | ||
| 380 | 0.315 | 968 | SFW1000-8/1180 | 1000 | 900 | ||
| 400 | 0.327 | 1093 | 1000 | SFW1000-6/1180 | 1000 | 1021.9 | |
| 420 | 0.335 | 1159 | SFW1000-6/1180 | 1000 | 1189 | ||
| 440 | 0.343 | 1287 | SFW1250-6/1180 | 1250 | 1203.3 | ||
| 460 | 0.351 | 1382 | SFW1250-6/1180 | 1250 | 1292.2 | ||
| 480 | 0.359 | 1476 | SFW1250-6/1180 | 1250 | 1380.1 | ||
| 500 | 0.366 | 1567 | SFW1600-6/1180 | 1600 | 1465.1 | ||
visión general
1, Dirección de rotación si se ve desde el extremo de la turbina. En el sentido de las agujas del reloj
2, Número de boquilla Z=2
3, Tiempo de cierre de la boquilla = 20S a 30S
4, Tiempo de respuesta del deflector = 3S a 5S
5, Rodete
(1) Material 0Cr13Ni5Mo;
(2) Número de cubos 18;
(3) Proceso de fabricación Fundición en bloque + Mecanizado + Pulido
6, Eje principal
(1) Material 20SiMn comparte eje con el generador
7, Soporte
(1) Tipo Piezas soldadas
(2) Material Q235
8, Boquilla
(1) Tipo Operación de presión hidráulica
(2) Material 02Cr13;
(3) Número 2
¿Por qué elegirnos?
1. Más de 20 años de experiencia en la industria, instalación y puesta en marcha de más de 150 equipos cada año
2. Proporcionar una propuesta completa para la central hidroeléctrica, desde el agua hasta el cable
3. Abundante experiencia en la implementación de proyectos de centrales eléctricas en el extranjero, como Francia, Japón, EE. UU., Sudáfrica, Sri Lanka, Irán, el sudeste asiático
4. Diseño y fabricación de generadores hidroeléctricos con voltaje de 400 V, 6,3 KV. capacidad superior a 1000kw con 400V
Preguntas frecuentes
1. ¿Es usted una empresa comercial o un fabricante?
Somos un fabricante de generadores de turbinas hidráulicas con más de 20 años de experiencia. Nuestra fábrica está en Sichuan, tardará 2 horas en coche después de llegar al aeropuerto de Shuangliu. Visite nuestra fábrica y sabrá más sobre nosotros.
2. ¿Qué tipo de turbina de agua debo elegir?
Necesitamos saber la altura de agua, el caudal, el nivel de voltaje, la frecuencia, el funcionamiento en red o fuera de red, el nivel de automatización para elaborar la solución
3: ¿Puede hacer la EPC para la central hidroeléctrica?
Sí, podemos diseñar, producir e instalar el equipo, enviaremos tecnólogos y trabajadores para instalar el equipo.
Hongya Power Generating Equipment To Utilities Limited, se fundó en mayo de 2003 como fabricante profesional de grupos electrógenos de turbinas de agua. La empresa está ubicada en un gran lugar rodeado por el monte WaWu y Emei, un lugar cercano a muchos lugares escénicos famosos como el Buda Gigante de Leshan. El terreno total de la empresa es de unos 70000 metros cuadrados, la parte de construcción es de 35000 metros cuadrados. El empleado es de unos 200 trabajadores, de los cuales la parte de I+D es del 25%.
Tenemos más de 100 juegos de máquinas para el proceso de fabricación, incluyendo máquinas de procesamiento y máquinas de prueba. Podemos fabricar turbinas Francis, turbinas Pelton, turbinas Turgo, turbinas Kaplan, generadores síncronos, reguladores de velocidad, excitadores sin escobillas, hardware hidráulico, etc., con una capacidad de grupo electrógeno de turbina unitaria inferior a 20 MW.
La empresa obtiene 11 patentes y muchos premios de la autoridad oficial, también obtenemos el certificado de QMS ISO9001 (2008). Nuestra empresa tiene una buena cooperación técnica y de desarrollo con la Universidad de Sichuan, la Universidad de Xihua y la investigación de I+D de la provincia de Sichuan. Somos subcontratistas de algunos fabricantes famosos de generadores de turbinas de agua como DEC: Chongqing Water Turbine Works co., LTD, etc.
Obtenemos un buen soporte técnico de la universidad y del contratista, lo que nos permite ser un mejor fabricante con una fuerte habilidad tecnológica y ricas experiencias en proyectos.
Hasta ahora, HPGE ofrece una amplia gama de soluciones para centrales hidroeléctricas que cubren todo el alcance del servicio, incluyendo: Consultoría de proyectos hidroeléctricos pequeños; Estudios de gestión de sitios; Diseño de equipos; Fabricación de equipos hidroeléctricos; Gestión de proyectos; Guía de instalación; Puesta en marcha y operación; Guía de operación; Mantenimiento de equipos hidroeléctricos.
Los productos de HPGE se utilizan ampliamente en toda China, cooperamos con más de 300 centrales hidroeléctricas con más de 600 grupos electrógenos de turbinas, incluyendo grupos electrógenos de turbinas Francis, grupos electrógenos de turbinas Turgo, grupos electrógenos de turbinas Pelton, grupos electrógenos de turbinas Kaplan, áreas que cubren más de 20 provincias de China y también mercados internacionales como Rusia, Bielorrusia, Turquía, Albania, Vietnam, Indonesia, Nepal, Laos, Sri Lanka, Cuba y Brasil, etc.
