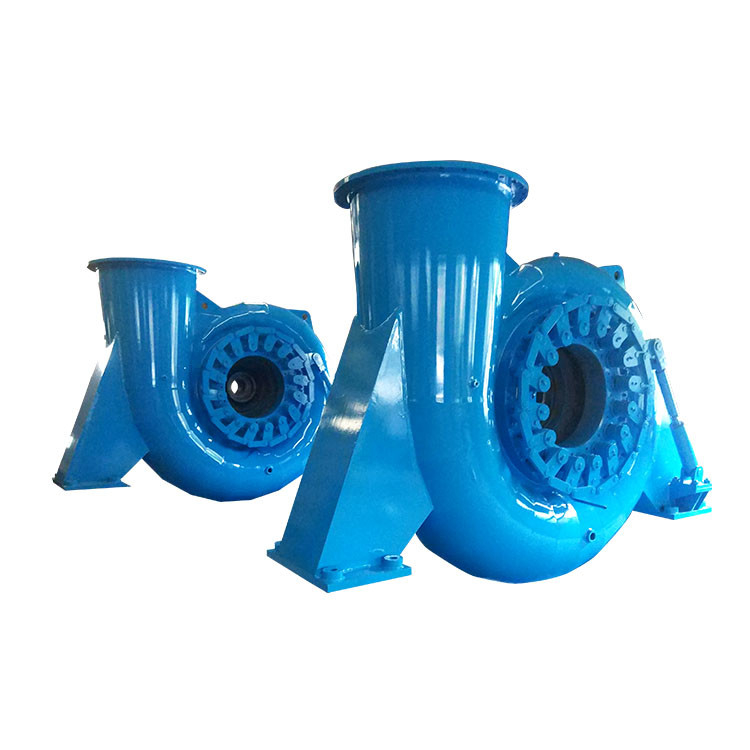

Turbina Francis de 1200 kW para centrales hidroeléctricas

Resumen general

La turbina Francis llena una gran brecha entre el Pelton y el Kaplan y se utiliza ampliamente.Su potencia de salida se puede calcular a partir de la cabeza de agua y el caudal y generalmente van desde 10 a más de 700 megavatiosUna de las ventajas distintivas de las turbinas Francis respecto a otras turbinas de agua es que también pueden utilizarse como bombas de agua, lo que las hace ideales para sistemas de almacenamiento por bombeo.

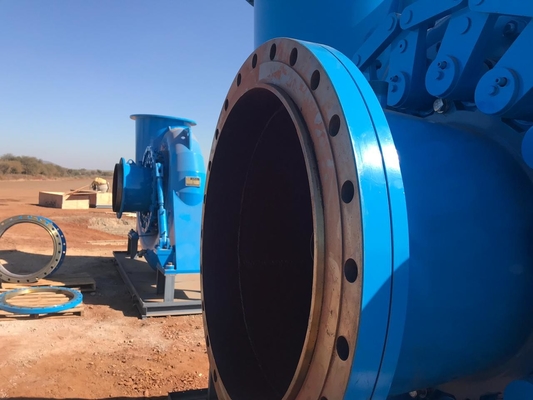

1Partes de entrada de agua

Las partes de entrada de agua consisten en una tubería de conexión, una válvula de entrada de la turbina y una unión de expansión.También se utiliza para cerrar la unidad y cortar el flujo de agua en el agua dinámica cuando la unidad está en emergencia y el distribuidor de turbina se rompeLa junta de expansión se utiliza para compensar el error de instalación y para la conveniencia del mantenimiento.Un extremo del tubo de conexión está conectado con la válvula de entrada de la turbina; otro extremo está conectado con la tubería de la central eléctrica (soldado en el sitio).

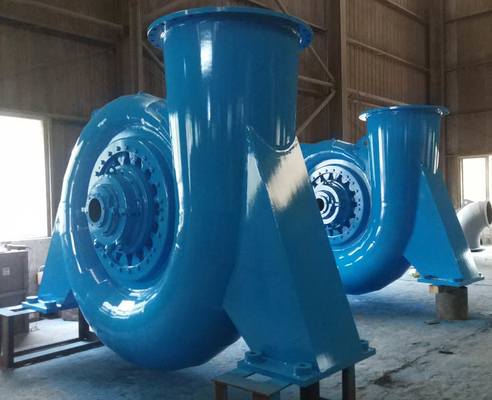

2Casilla en espiral

La caja en espiral es una pieza de soldadura, equipada con una paleta de guía fija.Casilla en espiral hará que el agua se convierta en número de remolino de flujo de agua y guía el agua para fluir regularmente en el aparato de vela guía y corredor a lo largo de la circunferenciaEstá equipado con una válvula de alivio de aire en la parte superior de la caja en espiral para exhaustar el aire al llenar el agua inicialmente.

3Distribuidor de turbinas

Se compone de una paleta de guía, una palanca de paleta de guía, una funda de eje, una cubierta delantera, una cubierta trasera, etc.Puede formar o cambiar el número de remolinos de flujo de agua para ajustar la descarga de la turbina de acuerdo con la variación de la cargaLa forma, las dimensiones, la cantidad y la posición de las 16 paletas de guía son similares a las del modelo de turbina aceptado.garantizará que el flujo de agua no cause vibraciones durante el funcionamiento.El diámetro del círculo de separación de la paleta de guía es de 860 mm. La paleta de guía tiene el rendimiento del par hidráulico de tendencia de cierre automático dentro del rango de apertura completa a apertura casi sin carga.La apertura máxima de la paleta de guía tendrá cierto margen.El bloque de frenado está equipado para cada paleta de guía. the guide vane can be controlled to swing with certain range and won't hit with other guide vanes when the shear pin is broken and the friction device between guide vane and guide vane lever is out of service. La vela guía está hecha de ZG230-450, deben ser intercambiables. Cada vela guía está mecanizada con precisión;la línea de contacto de las paletas de guía adyacentes deberá estar terminada para garantizar el contacto perfecto de todas las paletas de guía en estado de cierre con el fin de reducir la fuga de agua.Los rodamientos para el eje de la paleta de guía y el eje del distribuidor son rodamientos deslizantes auto lubricados; la zapatilla de rodamiento adopta un material complejo de acero.Utilice la palanca de vela guía tapa final y el perno para ajustar y mantener la posición de cada vela guía a la tapa delantera y la tapa traseraEl sello está situado en el eje superior de la paleta de guía para cortar el flujo.Placa de cableado circular se encuentra en la circunferencia externa del anillo de controlEl anillo de control tiene suficiente resistencia y rigidez, no se producirá una flexión excesiva debido al estrés desequilibrado del servomotor.

4Corredor.

El corredor es el corazón de la turbina, puede transferir energía del agua a la energía mecánica.banda y la hoja está hecha de acero inoxidable ZG0Cr13Ni4Mo que tiene un rendimiento perfecto de anticavitaciónLa corona y la banda adoptan un sellado de tipo gap para reducir las fugas de agua.La forma de cada hoja de corredor se mecanizará de acuerdo con la norma GB/T 10969 "Especificaciones para componentes de paso de agua de turbinas hidráulicas"El corredor es soldado y tratado térmicamente según especificaciones especiales, sujeto a inspección no destructiva según la norma ASME.El corredor está sujeto a una prueba de equilibrio estático después de la mecanizaciónEn la corona del corredor se encuentran dieciséis orificios φ22 para reducir la presión ejercida sobre el corredor por el agua.

Especificación

¿Por qué nos eligió?

1Más de 20 años de experiencia en la industria, instalación y puesta en marcha de más de 150 equipos cada año

2Proporcionar una propuesta completa para la planta de energía hidroeléctrica desde el agua hasta el alambre

3Experiencia abundante en la implementación de proyectos de centrales eléctricas extranjeras como Francia, Japón, EE.UU., Sudáfrica, Sri Lanka, Irán, Asia sudoriental

4Diseño y fabricación de generadores de energía hidroeléctrica con voltaje de 400 V.6.3KV. con una potencia superior a 1000kw y 400V
