pedazo del panel de control 32 de la excitación 150MHz para el sistema micro de la excitación del generador de la central hidroeléctrica

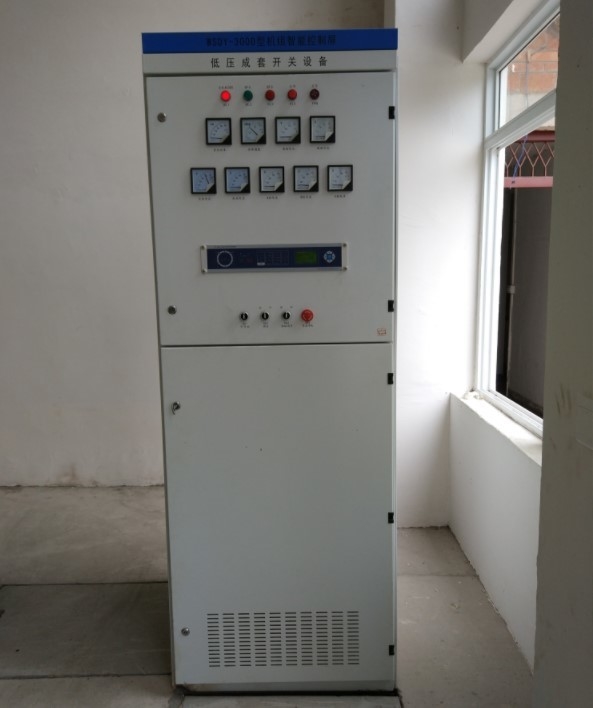

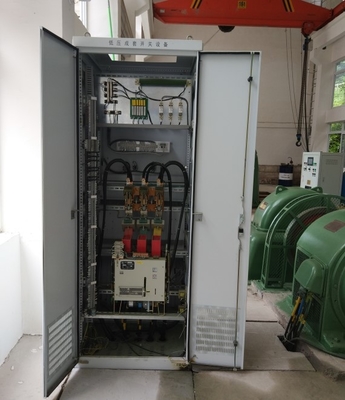

Panel de control para la central hidroeléctrica micro

VOLTAGE REGULATION AUTOMÁTICO

El regulador es completamente digital y combina alto rendimiento con la programación fácil y la flexibilidad máxima. Como integrador de la planta, proveemos de clientes una solución completa o los componentes específicos para adaptarnos a su específico para poner al día y aumentar funcionamiento.

El poder hidráulico de Hongya más de 30 años de conocimientos técnicos y de experiencia probada en la fabricación, encargar, y el mantenimiento de los sistemas de la excitación del generador y es 9001:2000 del ISO certificó.

FLEXIBILIDAD MÁXIMA PARA EL RENDIMIENTO MÁS ALTO

Tecnología probada de la excitación que también se aplica a la combustión y a los generadores de vapor, permitiendo la normalización de recambios, el entrenamiento, y servicios a través de su flota.

Una sola herramienta que dirige para encargar y el mantenimiento

Configuración modular

Conveniente para cualquier uso hidráulico, del simplex a las configuraciones gemelas completas de la redundancia.

Integra la supervisión y la protección de la electrónica de poder

Integración sin fisuras con los sistemas de control existentes como equipo independiente.

Características principales:
* el microprocesador doble que ajusta el canal con redundancia, canal manual indepandent se puede también añadir también.
* operación de distribución actual doble del puente de rectificador con el factor de corriente que comparte más de 0,9, que incluso el solo gabinete puede satisfacer todas las condiciones de trabajo para incluir la excitación forzada.
* el método de la desexcitación puede ser linear o no lineal.
* la iniciación de la excitación puede ser CA o DC.
* la alta unidad de control integrada de la base fue compuesta por TMS320F2812 32 las unidades DSP+CPLD.
* el tipo estabilizador de PSS-2B para el sistema de rejilla tiene tales características del compensador del ventaja-retraso de 3 etapas.
* el método de ajuste típico de PID+PSS se aplica.
* función perfecta del límite de la protección de sistema.
* la función fuerte de la comunicación, es decir USB, RS485, PUEDE.
* este equipo ha sido examinado por el organismo oficial, con la inspección del EMC para ser el grado 4.
* el software entre bastidores de la gestión con la diversa función, donde mecanografíe al tacto el panel puede ser aplicado.

Parametrización para la optimización del tratamiento:
* tipo de la CPU: base de alta velocidad de 32 bits de DSP.
* velocidad de la CPU: 150MHz
* resolución del ángulo del control del SCR: 0,0048 grados.
* exactitud de la transmisión del A/D: 2-16
* ajuste de la velocidad del cálculo del control: 3,3 milisegundos
* voltaje que ajusta la gama: el 5%~130%
* voltaje que ajusta exactitud:<0>
* coeficiente de la diferencia: el ±15%, diferenciales 0,1%
* grado de resistencia del distrubance: grado 4.
