generador eléctrico de la turbina del agua de 1500kw Francis Hydro Turbine Brushless Small

1500kw turbina hidroeléctrica francis mini generador hidroeléctrico mini central hidroeléctrica

Turbina de Francis También llamada turbina de flujo mixto y turbina de presión variable, se utiliza ampliamente en plantas hidroeléctricas con cabecera de agua baja, media y alta que van desde 25 m en adelante hasta 550 m, comúnmente de 15 a 300 m.Tiene ventajas tales como:La mayor importación de todas, la turbina de agua Francis que hicimos funcionaría con una alta eficiencia de alrededor del 92% al 94.5%.

Las turbinas Francis pueden ser diseñadas para una amplia gama de cabezas y flujos. Esto, junto con su alta eficiencia, las ha convertido en la turbina más utilizada en el mundo.A diferencia de la turbina Pelton, la turbina Francis funciona en su mejor momento completamente llena de agua en todo momento.La turbina y el canal de salida pueden colocarse por debajo del nivel del lago o del mar fuera, reduciendo la tendencia a la cavitación.

Hongya Power Generating Equipment To Utilities Limited, se fundó en mayo de 2003 como un fabricante profesional de mini conjunto de generadores hidráulicos.El terreno total de la empresa es de unos 70000 metros cuadradosEl empleado es de unos 200 trabajadores, de los cuales la parte de I + D es del 25%.

Podemos fabricar turbina Francis, turbina Pelton, turbina Turgo, turbina Kaplan, generador síncrono, regulador de velocidad, excitador sin escobillas,equipos hidráulicos, etc., con unidad de generación de turbinas de capacidad inferior a 20 MW.

Hasta ahora, HPGE ofrece una gama completa de soluciones de plantas hidroeléctricas que cubren todo el alcance del servicio, incluidos: consultor de proyectos de pequeña energía hidroeléctrica; estudios de gestión del sitio;Diseño de equipos; Fabricación de equipos hidroeléctricos; Gestión de proyectos; Orientación de la instalación; Puesta en marcha y puesta en funcionamiento; Orientación de la operación; Mantenimiento de equipos hidroeléctricos.

Los productos de HPGE se utilizan ampliamente en todo China, cooperamos con más de 300 centrales hidroeléctricas con más de 600 conjuntos de generadores de turbinas, incluyendo el conjunto de generadores de turbinas Francis,conjunto de generadores de turbinas, el conjunto de generadores de turbinas Pelton, el conjunto de generadores de turbinas Kaplan, áreas que abarcan más de 20 provincias de China y también mercados internacionales como Rusia, Bielorrusia, Turquía, Albania, Vietnam, Indonesia,El Nepal, Laos, Sri Lanka, Cuba y Brasil, etc.

Breve introducción de la estructura de la turbina y el componente principal

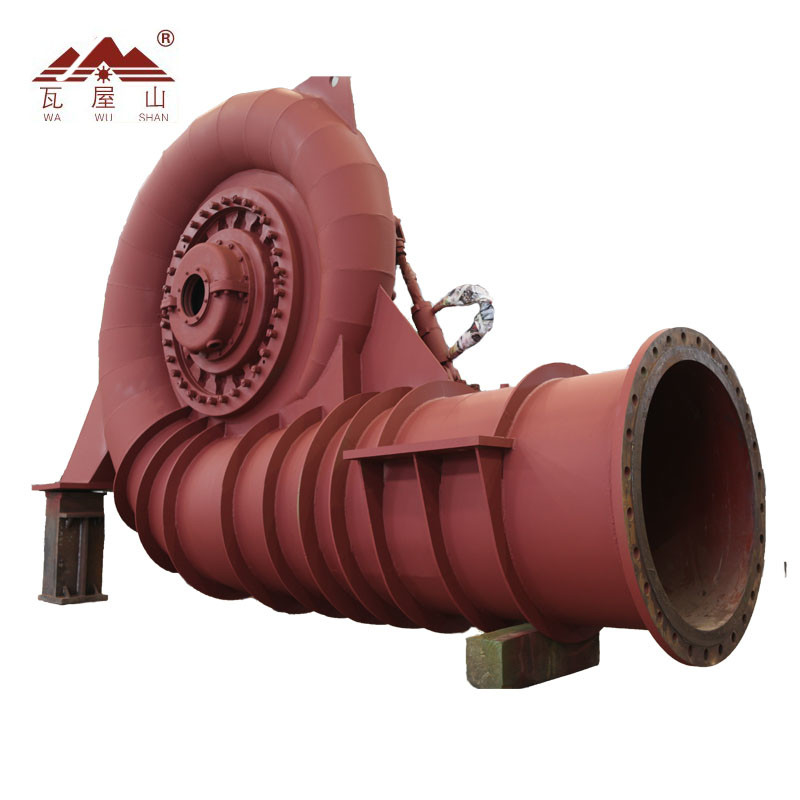

1- Casilla en espiral.

Casilla en espiral es pieza de soldadura de fundición, equipada con vela guía fija en ella.Casilla espiral hará que el agua se convierta en número de remolino de flujo de agua y guía el agua para fluir regularmente en el aparato de vela guía y corredor a lo largo de la circunferenciaEstá equipado con una válvula de alivio de aire en la parte superior de la caja en espiral para exhaustar el aire al llenar el agua inicialmente.

2Distribuidor de turbinas

Se compone de una paleta de guía, una palanca de paleta de guía, una funda de eje, una cubierta delantera, una cubierta trasera, etc.Puede formar o cambiar el número de remolinos de flujo de agua para ajustar la descarga de la turbina de acuerdo con la variación de la cargaLa forma, las dimensiones, la cantidad y la posición de las 12 paletas de guía son similares a las del modelo de turbina aceptado.garantizará que el caudal de agua no cause vibraciones durante el funcionamientoEl diámetro del círculo de separación de la paleta de guía es de 720 mm. La paleta de guía tiene el rendimiento del par hidráulico de la tendencia de autocierre dentro del rango de la apertura completa a la apertura casi sin carga.La apertura máxima de la paleta de guía tendrá cierto margen.El bloque de parada está equipado para cada vela guía, la vela guía se puede controlar para oscilar con cierto rango y no se golpeará con otras velas guía cuando se rompa el alfiler de cizallamiento.La paleta de guía está hecha de ZG06Cr13Ni4Mo, deberán ser intercambiables. Cada vela guía deberá estar mecanizada con precisión;la línea de contacto de las paletas de guía adyacentes deberá estar terminada para garantizar el contacto perfecto de todas las paletas de guía en estado de cierre con el fin de reducir la fuga de agua.Los rodamientos para el eje de la paleta de guía y el eje del distribuidor son rodamientos deslizantes auto lubricados; la zapatilla de rodamiento adopta un material complejo de acero.Utilice la palanca de vela guía tapa final y el perno para ajustar y mantener la posición de cada vela guía a la tapa delantera y la tapa traseraEl sello está situado en el eje superior de la paleta de guía para cortar el flujo.El tren de guía circular y la placa de cableado con rendimiento lubricante se encuentran en la superficie inferior del anillo de control.El anillo de control tiene suficiente resistencia y rigidez, no se producirá una flexión excesiva debido a la tensión desequilibrada del servomotor.

3- Corredor.

El corredor está fundido y soldado en su totalidad, la corona, la banda y la hoja están hechas de acero inoxidable ZG06Cr13Ni4Mo, que tiene un rendimiento perfecto de anticavitación, anti-corrosión y soldable.La forma de cada hoja de corredor se mecanizará de acuerdo con la norma GB/T 10969 “Especificaciones para componentes de paso de agua de turbinas hidráulicas”El corredor está soldado y tratado térmicamente de acuerdo con especificaciones especiales, sujeto a inspección no destructiva de acuerdo con el estándar relativo.El corredor está sujeto a una prueba de equilibrio estático después de la mecanizaciónEn la corona del corredor se encuentran diez orificios Φ24 para reducir la presión del agua sobre el corredor.

4.Sellado de servicio del eje principal

El sellado de servicio del eje principal es un conjunto de embalaje, situado en el eje principal pasa a través de la cubierta frontal.Anillo de uso de acero inoxidable se encuentra donde el eje principal en contacto con el embalajeEl embalaje está hecho de PTFE reforzado, anti-fricción, anticorrosión.

5. Parte del eje principal

El eje principal está hecho de acero de carbono de calidad 45%.Tipo de disco de fundición rueda de vuelo transitorio estabiliza la unidad al ajustar. Conecte el eje principal y el corredor por llave plana para satisfacer el intercambiable. Conecte la turbina y el generador por acoplador de resorte para una fácil instalación.

Preguntas frecuentes

Q1, ¿qué es?¿Qué turbina debo elegir?

Por favor, dígame la cabeza de agua, el caudal, la frecuencia, la potencia total que necesita

, tensión, en la red o fuera de la red, propondremos una solución.

P2: ¿Puede su fábrica proporcionar todo el equipo para la generación de energía hidroeléctrica?

Sí, podemos proporcionarle turbinas, generadores hidroeléctricos, reguladores de presión, ruedas de turbina, paneles de control, transformadores, sistemas de monitoreo y más.

P3, ¿puedes hacer EPC para una central hidroeléctrica?

Sí, podemos proporcionar TURN-KEY y servicios EPC incluyendo medición, diseño, fabricación, construcción, fabricación, puesta en marcha, inspección,Reemplazo de los corredores de mantenimiento y renovación/reforma/mejoramiento/reparación/reforma de las turbinas/generadores, incluidos los rodamientosPara piezas y piezas clave, enviaremos técnicos y trabajadores para instalar equipos.

P4: ¿Es su empresa una empresa comercial o una empresa de fabricación?

Somos un fabricante de generadores de turbinas hidroeléctricas y comenzamos a promover el mercado internacional en 2013.donde la conservación del agua y la energía hidroeléctrica de China están más desarrolladasBienvenido a visitar nuestra fábrica en China.

P5: ¿Cuál es un MOQ aceptable?

Para este producto, nuestro MOQ aceptable es 1 juego.

P6: ¿Cuánto tiempo dura la entrega?

Los plazos de entrega oscilan entre 15 días y 6 meses, dependiendo del modelo que compre.
