Micro Mini Agua Pequeña Francis Pelton Turgo Kaplan Turbina Hidro Hidroeléctrica Magnético Permanente Generador Alternador EPC
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Wawushan |
| Certificación: | ISO9001 |
| Número de modelo: | HLA-024 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | madera contrachapada |
| Tiempo de entrega: | 180 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | meses 1+unit+4 |
|
Información detallada |
|||
| Tipo de máquina: | Turbina de Francisco | Material del corredor: | Acero inoxidable |
|---|---|---|---|
| Modelo de la disposición: | En el plano horizontal | paleta guía: | Acero inoxidable |
| diámetro del corredor: | 1,15 m | Eficiencia: | 910,4% |
| cabeza del agua: | 88 metros | Metro de flujo: | 2.9 m3 |
| Resaltar: | turbina hidráulica horizontal principal de los 88m,2000KW Francis Horizontal Hydro Turbine,generador hidroeléctrico del río principal de los 88m |
||
Descripción de producto

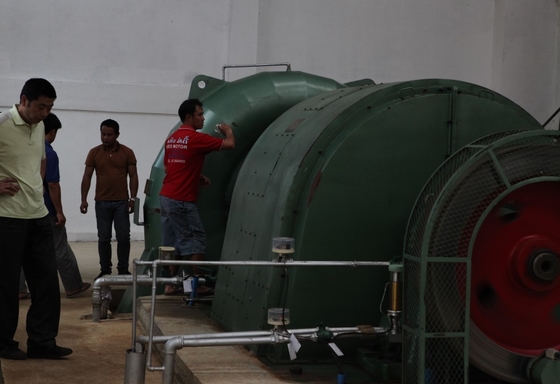

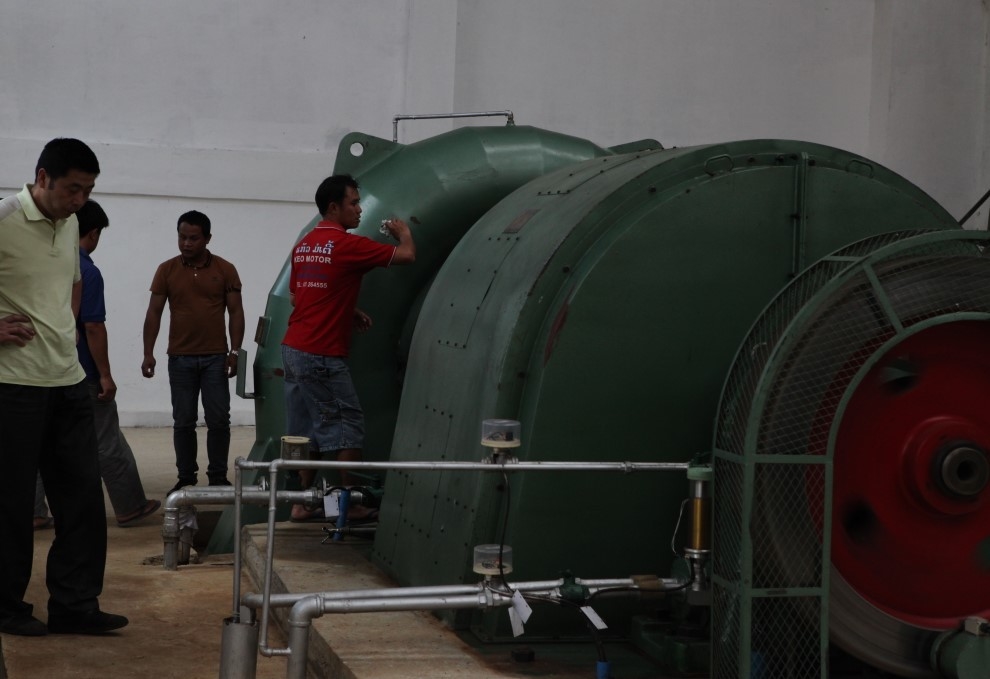

Turbinas de agua de 2000 kW para electricidad para centrales hidroeléctricas
Resumen general
Especificación
| Nombre | Generador de turbina de agua de 2000 kW |
| Cabeza de agua | 88 metros |
| Diámetros del corredor | 2.90m |
| Capacidad | 2000KW |
| Frecuencia | 50 Hz |
| Voltado del generador | Las demás: |
| Modelo de diseño | En el plano horizontal |
| Material (cuchillas) | Acero inoxidable ZG0Cr13Ni4Mo |
| La emoción. | Sin escobillas |
| Aislamiento del generador | F/F |
| Duración de vida | 30 ~ 50 años |
1Partes de entrada de agua
Las partes de entrada de agua consisten en una tubería de conexión, una válvula de entrada de la turbina y una unión de expansión.También se utiliza para cerrar la unidad y cortar el flujo de agua en el agua dinámica cuando la unidad está en emergencia y el distribuidor de turbina se rompeLa junta de expansión se utiliza para compensar el error de instalación y para la conveniencia del mantenimiento.Un extremo del tubo de conexión está conectado con la válvula de entrada de la turbina; otro extremo está conectado con la tubería de la central eléctrica (soldado en el sitio).
2Casilla en espiral
La caja en espiral es una pieza de soldadura, equipada con una paleta de guía fija.Casilla en espiral hará que el agua se convierta en número de remolino de flujo de agua y guía el agua para fluir regularmente en el aparato de vela guía y corredor a lo largo de la circunferenciaEstá equipado con una válvula de alivio de aire en la parte superior de la caja en espiral para exhaustar el aire al llenar el agua inicialmente.
3Corredor.
El corredor es el corazón de la turbina, puede transferir energía del agua a la energía mecánica.banda y la hoja está hecha de acero inoxidable ZG0Cr13Ni4Mo que tiene un rendimiento perfecto de anticavitaciónLa corona y la banda adoptan un sellado de tipo gap para reducir las fugas de agua.La forma de cada hoja de corredor se mecanizará de acuerdo con la norma GB/T 10969 "Especificaciones para componentes de paso de agua de turbinas hidráulicas"El corredor es soldado y tratado térmicamente según especificaciones especiales, sujeto a inspección no destructiva según la norma ASME.El corredor está sujeto a una prueba de equilibrio estático después de la mecanizaciónEn la corona del corredor se encuentran dieciséis orificios φ22 para reducir la presión ejercida sobre el corredor por el agua.
4Parte del eje principal
El eje principal está hecho de acero de carbono de calidad 45%.Tipo de disco de fundición rueda de vuelo transitorio estabiliza la unidad al ajustar. Conecte el eje principal y el corredor por llave plana para satisfacer el intercambiable. Conecte la turbina y el generador por acoplador de resorte para una fácil instalación.
5. Sellado de servicio del eje principal
El sellado de servicio del eje principal es un conjunto de embalaje, ubicado en el eje principal que pasa a través de la cubierta frontal.La funda del eje de acero inoxidable se encuentra donde el eje principal entra en contacto con el embalajeEl embalaje está hecho de PTFE reforzado, anti-fricción, anticorrosión.
6. El conjunto de tubos de proyección
El conjunto del tubo de corriente de aire consiste en un tubo difusor, un codo de tubo de corriente de aire y un cono de tubo de corriente de aire, que guían el flujo de agua hacia la corriente inferior, utilizan la energía potencial del flujo de agua a la altura de succión,recicla la energía cinética principal del flujo en la salida del corredor mediante su difusión. Toda la brida de conexión deberá estar sellada, la profundidad de inmersión del tubo de corriente no deberá ser inferior a 40 cm para evitar la entrada de aire en el tubo de corriente. Dispositivo de admisión de aire:El aire natural se llena a la parte inferior del corredor a través de la parte superior de la tubería de difusión para garantizar el funcionamiento constante de la turbina cuando la vela guía bajo apertura parcial.
7. Conjunto de servomotores
Está compuesto por un servomotor, un tenedor y un auricular.
El regulador ajusta la apertura de la paleta de guía a través del servomotor, el tenedor, el alfiler de la oreja y el anillo de control de acuerdo con el cambio de carga.
8. Medidor de presión y medidor de vacío
El manómetro está situado en una caja en espiral para observar la presión en la caja en espiral.Las gafas deberán estar equipadas con una tubería de manómetro y una tubería de manómetro de vacío para cerrar y abrir la tubería.
9Dispositivo de frenado
Adopta 2 frenos neumáticos de tipo pistón, la presión de servicio es de 0,5 ~ 0,7 MPa.
Adopte el principio neumático para el freno. Proporcione la fuente de presión a través de un tubo de acero sin costura al freno, empuje la placa de freno para frotar la rueda de la mosca para detener la unidad.En caso de fuga de aire durante el funcionamiento, adoptar un método adecuado para resolverlo, como apretar la tuerca suelta con una llave o reemplazar el material de sellado.Se aplicará el frenado únicamente cuando la velocidad de la unidad caiga por debajo del 30% de la velocidad nominal.!
1.El paquete del proyecto
a. Verificación de los documentos presentados
b. Auditoría de documentos por parte de la autoridad
c. Firma del contrato
2Diseño de ingeniería
a. Selección de un conjunto completo de equipos según la solicitud o la recomendación de Runh Power o la solicitud del comisionado.
b. Diseño del trazado general y de todos los subsistemas dentro del parámetro de la central eléctrica.
c. Selección del personal que participa en el proyecto
d. Presentación de una solución técnica al comisionado para su revisión y aprobación.
3Compra de equipos y transporte
a. Conjunto de generadores turbo y sus sistemas auxiliares (boilera, colector de agua de condensación, desaerador, supercalentadores de alta y baja presión, sistema de distribución de energía, etc.)
b. Todo el material de construcción, herramientas, piezas de repuesto y otras necesidades del proyecto
4Construcción civil
a. Todas las obras de construcción civil dentro del parámetro de la central eléctrica
5- Operaciones y mantenimiento
a. Funcionamiento de la central eléctrica (asesoramiento técnico)
b. Mantenimiento e inspección periódicos
c. Programa de formación técnica para el personal de las centrales eléctricas
d. Revisas generales
6Instalación y pruebas
a. Instalación y ensayo de todos los sistemas y equipos proporcionados por Runh Power
b. Instalación, ensayo y ejecución de todos los sistemas de una central eléctrica
c. Instalación, ensayo y ejecución de pruebas de toda la central eléctrica
7Suministro de repuestos
a. Suministro a largo plazo de repuestos y otros consumibles.
¿Por qué nos eligió?
1Más de 20 años de experiencia en la industria, instalación y puesta en marcha de más de 150 equipos cada año
2Proporcionar una propuesta completa para la planta de energía hidroeléctrica desde el agua hasta el alambre
3Experiencia abundante en la implementación de proyectos de centrales eléctricas extranjeras como Francia, Japón, EE.UU., Sudáfrica, Sri Lanka, Irán, Asia sudoriental
4Diseño y fabricación de generadores de energía hidroeléctrica con voltaje de 400 V.6.3KV. con una potencia superior a 1000kw y 400V
Preguntas frecuentes
1¿Es usted una empresa comercial o una manufactura?
Somos un fabricante de generadores de turbinas hidroeléctricas con más de 20 años de experiencia, nuestra fábrica está en el Sichuan, tomará 2 horas conduciendo después de llegar al aeropuerto de Shuangliu,Visita nuestra fábrica y sabrás más sobre nosotros..
2¿Qué tipo de turbina de agua debo elegir?
Necesitamos saber la cabeza de agua, el caudal, el nivel de voltaje, la frecuencia, en la red o fuera de la red de funcionamiento, el nivel de automatización de usted para trabajar la solución
3¿Puede hacer el EPC para la central hidroeléctrica?
Sí, podemos diseñar, producir e instalar el equipo, enviaremos tecnólogo y trabajadores para instalar el equipo.
