Pequeña Pelton cabeza hidráulica del agua de la turbina el 180m de 50HZ en el acero inoxidable del ceñidor

Turbina de Pelton para cabeza de agua de pequeño tamaño Hpp Hydro 180m 50HZ en cintura

1. Boquilla y dispositivo de regulación del caudal (lanza)
La boquilla se utiliza para aumentar la energía cinética del agua que va a golpear los cubos o paletas unidas al corredor.
La cantidad de agua que golpea los cubos está controlada por una lanza que se instala dentro de la boquilla y regula el flujo de agua que va a golpear las paletas del corredor.Una boquilla que contiene una lanza se muestra en la figura siguiente.
La lanza es una aguja cónica presente en la boquilla.
Cuando la lanza se mueve hacia atrás la velocidad de flujo de agua aumenta y cuando se empuja hacia adelante la velocidad de flujo de agua disminuye.

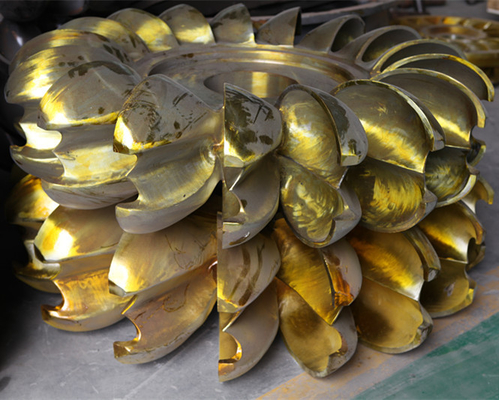

2Corredor y baldes.
El corredor es una parte giratoria de la turbina, es un disco circular en la periferia del cual se fijan un número de cubos uniformemente espaciados.
Los cubos están hechos por dos cuencos hemisféricos unidos entre sí. Cada cubo tiene una pared entre dos cuencos hemisféricos llamados divisores.
El divisor divide el chorro de agua que golpea los cubos en dos partes iguales y el chorro de agua sale en el borde exterior del cubo.
Los cubos están diseñados de tal manera que el chorro de agua golpea los cubos, desviados a través de 160 grados a 170 grados.
Los cubos de la turbina Pelton están hechos de hierro fundido, bronce de acero fundido o acero inoxidable.

3- El casquillo.
Previene la salpicadura del agua y ayuda a descargar el agua a la carrera del sendero. También actúa como una protección en caso de que ocurra cualquier accidente.
Las placas de hierro fundido o de acero fabricado se utilizan para fabricar la carcasa del generador de turbina hidroeléctrica de 1000 kW.

4El chorro se rompe.
Cuando el chorro de agua se cierra por completo empujando la lanza en dirección hacia adelante que la cantidad de agua que golpea al corredor se vuelve cero.Pero aún así el corredor sigue moviéndose debido a la inercia del corredor.
Con el fin de detener el corredor en el menor tiempo posible, se proporciona una pequeña boquilla que dirige el chorro de agua en la parte posterior de las paletas.Este chorro de agua utilizado para detener el corredor de la turbina se llama chorro de rotura.

Hongya Power Generating Equipment To Utilities Limited, se fundó en mayo de 2003 como un fabricante profesional de conjuntos de generadores de turbinas de agua.La compañía está ubicada en un gran lugar que está rodeado por el monte WaWu y Emei, un lugar cerrado a muchos lugares escénicos famosos como el Buda Gigante de Leshan.,de los cuales la parte de I+D es del 25%.

Hasta ahora, HPGE ofrece una gama completa de soluciones de plantas hidroeléctricas que cubren todo el alcance del servicio, incluidos: consultor de proyectos de pequeña energía hidroeléctrica; estudios de gestión del sitio;Diseño de equipos; Fabricación de equipos hidroeléctricos; Gestión de proyectos; Orientación de la instalación; Puesta en marcha y puesta en funcionamiento; Orientación de la operación; Mantenimiento de equipos hidroeléctricos.

Los productos de HPGE se utilizan ampliamente en todo China, cooperamos con más de 300 centrales hidroeléctricas con más de 600 conjuntos de generadores de turbinas, incluyendo el conjunto de generadores de turbinas Francis,conjunto de generadores de turbinas, el conjunto de generadores de turbinas Pelton, el conjunto de generadores de turbinas Kaplan, áreas que abarcan más de 20 provincias de China y también mercados internacionales como Rusia, Bielorrusia, Turquía, Albania, Vietnam, Indonesia,El Nepal, Laos, Sri Lanka, Cuba y Brasil, etc.
