turbina hidráulica de la rueda de agua de la turbina 550Kw 750kw Pelton de Pelton de la cabeza del agua del 180m
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Wawushan |
| Certificación: | ISO9000 |
| Número de modelo: | CJA-061 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | madera contrachapada |
| Tiempo de entrega: | 180 días wordking |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | meses 1+unit+4 |
|
Información detallada |
|||
| paleta de guía: | Acero inoxidable | boca: | 1 |
|---|---|---|---|
| eficacia: | el 97.3% | Frecuencia: | 60HZ |
| Rotación: | 1500 RPM | cabeza del agua: | el 180m |
| Resaltar: | turbina hidráulica de Pelton de la cabeza del agua del 180m,turbina de la rueda de agua de 750kw Pelton,el pelton 750kw rueda el generador hidráulico |
||
Descripción de producto

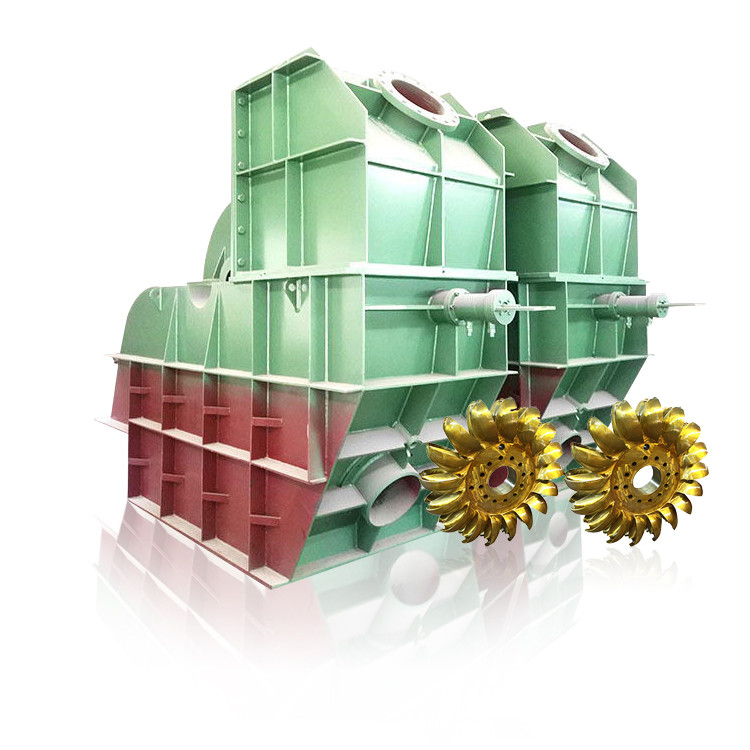

Turbina hidráulica 550Kw 750kw de Pelton
Corredor y cubos
El corredor es una pieza de rotación de la turbina. Es un disco circular en la periferia cuyo se fijan varios cubos espaciaron uniformemente.
Los cubos son hechos por dos que el cuenco hemisférico se unió a juntos. Cada los cubos tienen una pared entre el cuenco hemisférico dos llamado divisor.
El divisor parte el jet del agua que pega los cubos en dos porciones iguales y el jet del agua sale en el borde externo del cubo.
Se diseñan los cubos de una manera tal que el jet de la huelga del agua los cubos, desviado con 160 grados a 170 grados.
Los cubos de la turbina de Pelton se componen del arrabio, funden el bronce de acero o el acero inoxidable.
Fractura del jet
Cuando el jet del agua es cerrado totalmente empujando la lanza en la dirección delantera que la cantidad de agua que pega el corredor llega a ser cero. Pero todavía el corredor mantiene la mudanza debido a la inercia del corredor.
Para parar el corredor en el tiempo posible más corto una pequeña boca se proporciona que dirige el jet del agua en la parte posterior de las paletas. Este jet del agua usado para parar el corredor de la turbina se llama fractura del jet.
¿Por qué elíjanos?
1. Más de 20 años de experiencia de la industria, instalan la puesta en servicio más del equipo de 150 cada año
2. Proporcione la oferta completa para la central hidroeléctrica del agua para atar con alambre
3. Experiencia extranjera abundante de la ejecución del proyecto de la central eléctrica tal como Francia, Japón, los E.E.U.U., Suráfrica, Sri Lanka, Irán, Asia sudoriental
4. Diseño y fabricación de generador de poder hidráulico con el voltaje 400V, 6.3KV. la capacidad excede 1000kw con 400V
| Unidad del generador de turbina de CJA237/475 Pelton | Generador | Salida de la unidad (kilovatios) | |||||
| Turbina | |||||||
| Tipo | Cabeza del agua (m) | Descarga (³ /s de m) | Salida (kilovatios) | Velocidad (r/min) | Tipo | Capacidad (kilovatios) | |
| CJA237/475-1*7 | 200 | 0,232 | 383,2 | 750 | SFW320-8/850 | 320 | 358,3 |
| 220 | 0,243 | 440,5 | SFW400-8/850 | 400 | 414,1 | ||
| 240 | 0,254 | 502 | SFW500-8/850 | 500 | 474,4 | ||
| 260 | 0,264 | 572 | 1000 | SFW500-6/850 | 500 | 540,5 | |
| 280 | 0,274 | 643,5 | SFW630-6/990 | 630 | 608,1 | ||
| 300 | 0,284 | 714,6 | SFW630-6/990 | 630 | 675,3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0,086 | 176,3 | 750 | SFW160-8/650 | 160 | 162,9 |
| 300 | 0,0896 | 200,4 | SFW200-8/740 | 200 | 185,8 | ||
| 325 | 0,0932 | 225,8 | SFW200-8/740 | 200 | 209,3 | ||
| 350 | 0,0969 | 252,8 | SFW250-8/740 | 250 | 235,1 | ||
| 375 | 0,1005 | 279,8 | SFW250-8/740 | 250 | 260,2 | ||
| 400 | 0,103 | 309 | 1000 | SFW250-8/740 | 250 | 287,4 | |
| 425 | 0,1077 | 341,3 | SFW320-6/740 | 320 | 320,1 | ||
| 450 | 0,1098 | 368,4 | SFW320-6/740 | 320 | 345,5 | ||
| 500 | 0,119 | 496 | SFW500-6/850 | 500 | 456 | ||
| 600 | 0,131 | 650 | SFW630-6/990 | 630 | 610 | ||
| 700 | 0,141 | 823 | SFW800-6/990 | 800 | 770 | ||
| CJA237/475-W-90/1*7 | 260 | 0,261 | 572 | 750 | SFW500-8/850 | 500 | 526 |
| 280 | 0,271 | 636 | SFW630-8/990 | 630 | 585 | ||
| 300 | 0,28 | 700 | SFW630-8/990 | 630 | 651 | ||
| 320 | 0,289 | 766 | SFW800-8/990 | 800 | 712 | ||
| 340 | 0,298 | 834 | SFW800-8/990 | 800 | 775 | ||
| 360 | 0,307 | 899 | SFW800-8/990 | 800 | 836 | ||
| 380 | 0,315 | 968 | SFW1000-8/1180 | 1000 | 900 | ||
| 400 | 0,327 | 1093 | 1000 | SFW1000-6/1180 | 1000 | 1021,9 | |
| 420 | 0,335 | 1159 | SFW1000-6/1180 | 1000 | 1189 | ||
| 440 | 0,343 | 1287 | SFW1250-6/1180 | 1250 | 1203,3 | ||
| 460 | 0,351 | 1382 | SFW1250-6/1180 | 1250 | 1292,2 | ||
| 480 | 0,359 | 1476 | SFW1250-6/1180 | 1250 | 1380,1 | ||
| 500 | 0,366 | 1567 | SFW1600-6/1180 | 1600 | 1465,1 | ||
La compañía consigue 11 patentes y muchos premios de la autoridad oficial, también conseguimos el certificado de QMS ISO9001 (2008). Nuestra compañía consigue la buena cooperación técnica y de desarrollo con la universidad de Sichuan, la universidad de Xihua y la investigación provincial del R&D de la máquina de Sichuan. Somos subcontratista de algún fabricante famoso del generador de turbina del agua tal como DEC: Chongqing Water Turbine Works co., LTD, etc.
Conseguimos el buen soporte técnico de universidad y del contratista que nos permiten un mejor fabricante con habilidad fuerte de la tecnología y experiencias ricas del proyecto.
