4MW Micro Mini Agua Pequeña Francis Pelton Turgo Kaplan Turbina Hidro Hidroeléctrica Generador de Imán Permanente alter
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Wawushan |
| Certificación: | ISO9001 |
| Número de modelo: | HLA-005 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | madera contrachapada |
| Tiempo de entrega: | 180 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | meses 1+unit+4 |
|
Información detallada |
|||
| Nombre del producto: | 4Generador de turbina hidráulica Francis de 5 MW | Material del corredor: | Acero inoxidable |
|---|---|---|---|
| Modelo de la disposición: | En el plano horizontal | paleta guía: | Acero inoxidable |
| diámetro del corredor: | 1.5m | Eficiencia: | 900,9% |
| cabeza del agua: | los 86m | Metro de flujo: | 6.67m3 |
| Resaltar: | 4.5MW Francis Hydro Turbine Generator,Francis Hydro Turbine Generator horizontal,Turbina micro de 4.5MW Francisco |
||
Descripción de producto

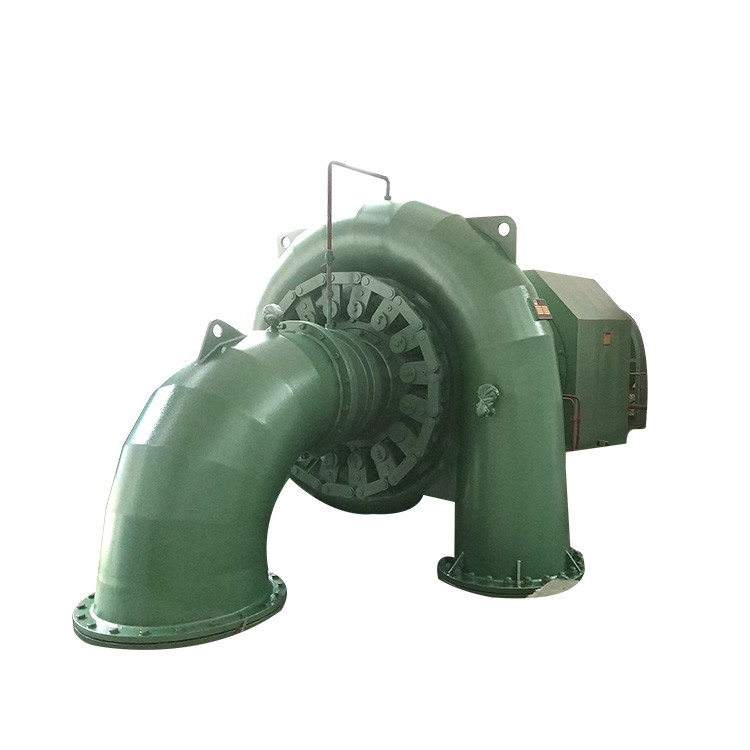

4Generador de turbina hidroeléctrica Francis de 0,5 MW para centrales hidroeléctricas
Resumen general
El Sr.Las turbinas ancis cubren una gran brecha entre el Pelton y el Kaplan y se utilizan ampliamente.Su potencia de salida se puede calcular a partir de la cabeza de agua y el caudal y generalmente van desde 10 hasta más de 700 megavatiosUna de las ventajas distintivas de las turbinas Francis respecto a otras turbinas de agua es que también pueden utilizarse como bombas de agua, lo que las hace ideales para sistemas de almacenamiento por bombeo.
1. Agua en ely parte
La parte de entrada de agua está compuesta por una válvula que se utiliza para cerrar la unidad en agua estática cuando se necesita detener,También se utiliza para cerrar la unidad y cortar el flujo de agua en el agua dinámica cuando la unidad está en emergencia.y el distribuidor de la turbina se averió.
2Casilla en espiral
La caja en espiral es una pieza de soldadura, equipada con una paleta de guía fija.Casilla en espiral hará que el agua se convierta en número de remolino de flujo de agua y guía el agua para fluir regularmente en el aparato de vela guía y corredor a lo largo de la circunferenciaEstá equipado con una válvula de alivio de aire en la parte superior de la caja en espiral para exhaustar el aire al llenar el agua inicialmente.
3Distribuidor de turbinas
Se compone de una paleta de guía, una palanca de paleta de guía, una funda de eje, una cubierta delantera, una cubierta trasera, etc.Puede formar o cambiar el número de remolinos de flujo de agua para ajustar la descarga de la turbina de acuerdo con la variación de la cargaTambién se utiliza para el cierre normal y de emergencia. La manga del eje de la paleta de guía tiene un anillo O para el sellado. El anillo de control está soldado por una placa de acero en su conjunto.El tren de guía circular y la placa de cableado con rendimiento lubricante se encuentran en la superficie inferior del anillo de control.El anillo de control tiene suficiente resistencia y rigidez, no se producirá una flexión excesiva debido a la tensión desequilibrada del servomotor.En caso de que el servomotor esté averiado, el contrapeso cerrará la vela guía por acción de la gravedad.
4Corredor.
El corredor es el corazón de la turbina para convertir la energía del agua en energía mecánica.banda y la hoja está hecha de acero inoxidable ZG06Cr13Ni4Mo que tiene un rendimiento perfecto de anticavitaciónLos agujeros en la corona del corredor pueden reducir la presión aplicada al corredor por el agua.
5. El conjunto de tubos de proyección
El conjunto del tubo de corriente de aire se compone del codo del tubo de aire y el cono del tubo de aire, guía el flujo de agua hacia la corriente inferior, utiliza la energía potencial del flujo de agua a la altura de succión,recicla la energía cinética principal del flujo en la salida del corredor mediante su difusiónToda la brida de conexión deberá estar sellada, la profundidad de inmersión del tubo de corriente no deberá ser inferior a 30 cm para evitar que el aire entre en el tubo de corriente.
6. Medidor de presión y medidor de vacío
El manómetro está situado en la caja en espiral para observar la presión en la caja en espiral.
El manómetro de vacío se colocará en el codo del tubo de calado para observar el grado de vacío.
Especificación
| Nombre | Generador de turbina de agua de 1200 kW |
| Cabeza de agua | 67m o personalizado |
| Diámetros del corredor | 2.28m |
| Capacidad | 800 kW |
| Frecuencia | 50 Hz |
| Voltado del generador | Las demás: |
| Modelo de diseño | En el plano horizontal |
| Material (cuchillas) | Acero inoxidable ZG0Cr13Ni4Mo |
| La emoción. | Sin escobillas |
| Aislamiento del generador | F/F |
| Duración de vida | 50 años |
¿Por qué nos eligió?
1Más de 20 años de experiencia en la industria, instalación y puesta en marcha de más de 150 equipos cada año
2Proporcionar una propuesta completa para la planta de energía hidroeléctrica desde el agua hasta el alambre
3Experiencia abundante en la implementación de proyectos de centrales eléctricas extranjeras como Francia, Japón, EE.UU., Sudáfrica, Sri Lanka, Irán, Asia sudoriental
4Diseño y fabricación de generadores de energía hidroeléctrica con voltaje de 400 V.6.3KV. con una potencia superior a 1000kw y 400V
Preguntas frecuentes
1¿Es usted una empresa comercial o una fábrica?
Somos un fabricante de generadores de turbinas hidroeléctricas con más de 20 años de experiencia, nuestra fábrica está en el Sichuan, tomará 2 horas conduciendo después de llegar al aeropuerto de Shuangliu,Visita nuestra fábrica y sabrás más sobre nosotros..
2¿Qué tipo de turbina de agua debo elegir?
Necesitamos saber la cabeza de agua, el caudal, el nivel de voltaje, la frecuencia, en la red o fuera de la red de funcionamiento, el nivel de automatización de usted para trabajar la solución
3¿Puede hacer el EPC para la central hidroeléctrica?
Sí, podemos diseñar, producir e instalar el equipo, enviaremos tecnólogo y trabajadores para instalar el equipo.
