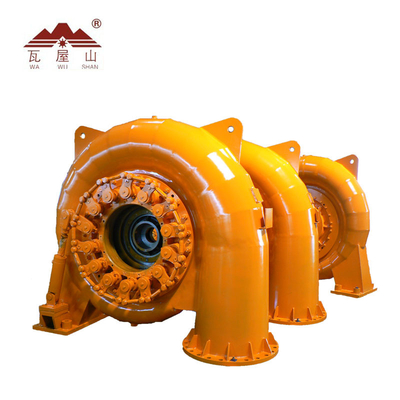

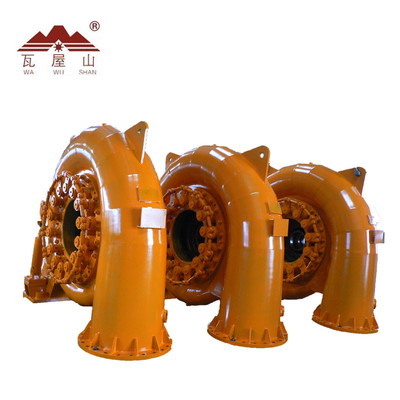

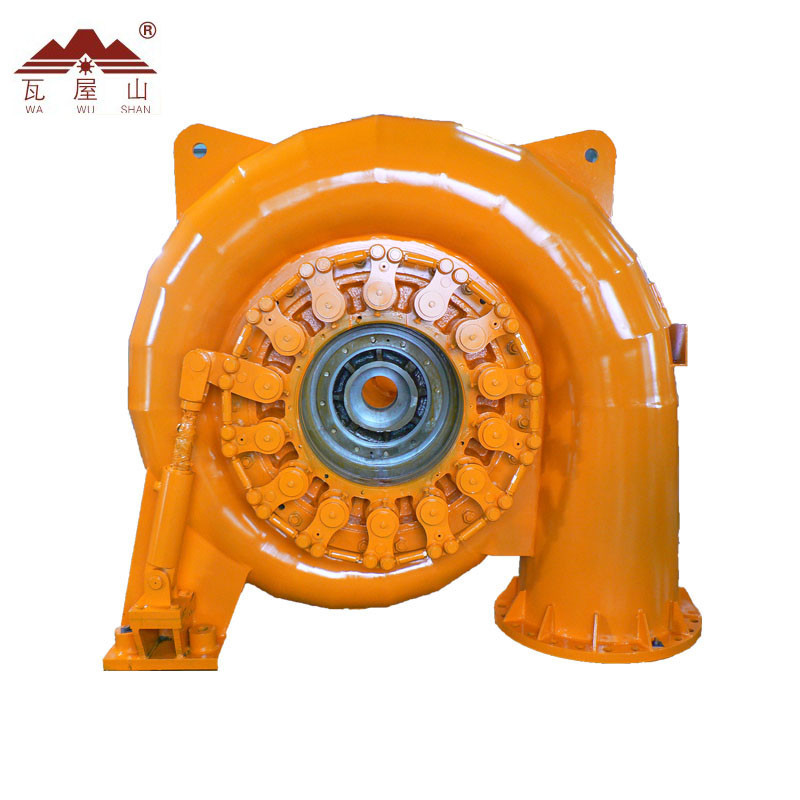

generador de turbina micro del agua 1000kw para la mini eficacia de HPP 60hz el 95%

generador micro hidráulico del agua de la turbina 60Hz de 1000kw Francisco para el mini hpp

Breve introducción de estructura de la turbina y de componente principal

1. Piezas de la entrada del agua

Las piezas de la entrada del agua consisten en Z941H-10C-700 motorizaron la válvula de puerta y la junta de dilatación φ700. La válvula de puerta se utiliza para cerrar la unidad en agua estática cuando la parada de la necesidad, él también se utiliza para cerrar la unidad y para cortar la corriente en agua dinámica cuando la unidad está en emergencia y distribuidor de la turbina analiza. La junta de dilatación se utiliza para la remuneración del error de la instalación y conveniente para desmontar cuándo mantenimiento. Una válvula de desagüe está situada en la parte inferior de la junta de dilatación.

2. Caso espiral

El caso espiral está echando la parte de soldadura, equipada de la paleta de guía fija en él. El caso espiral hará que el agua se convierte en número de remolino del agua de la corriente y de la guía a fluir regularmente en el aparato y el corredor de la paleta de guía a lo largo de la circunferencia. Se equipa de un aire para aliviar la válvula en el top del caso espiral al aire de extractor al llenar el agua inicialmente.

3. Distribuidor de la turbina

Consiste en la paleta de guía, la palanca de la paleta de guía, la manga del eje, la portada, la contraportada, el etc. Puede formar o cambiar el número de remolinos de la corriente para ajustar descarga de la turbina según la variación de la carga. También se utiliza al cierre normal y de emergencia. La forma, las dimensiones, la cantidad y la posición de las 12 paletas de guía es similares a la turbina modelo aceptada, se asegurarán que la corriente no causará la vibración durante el funcionamiento. El diámetro de espaciar el círculo de la paleta de guía es 720 milímetros. La paleta de guía tiene el funcionamiento hidráulico del esfuerzo de torsión de la tendencia del uno mismo-cierre dentro de la gama de la abertura completa de acercar a la abertura sin carga. La abertura máxima de la paleta de guía tendrá cierto margen. El bloque de la parada se equipa para cada paleta de guía, la paleta de guía se puede controlar para balancear con cierta gama y no golpeará con otras paletas de guía cuando el perno de esquileo está quebrado. La paleta de guía se hace de ZG06Cr13Ni4Mo, ellas será permutable. Cada paleta de guía se trabaja a máquina exacto; la línea que entra en contacto con de paletas de guía adyacentes será acabada para asegurar el contacto perfecto de todas las paletas de guía bajo estado de cierre para reducir salida del agua. Los transportes para el eje de la paleta de guía y el eje del distribuidor son transportes de desplazamiento uno mismo-lubricados; el zapato que lleva adopta el material complejo trasero de acero. Cubierta y perno de extremo de la palanca de la paleta de guía del uso para ajustar y para guardar la posición de cada paleta de guía a la portada y a la cubierta posterior. El lacre está situado en el eje de la paleta de guía superior para cortar el flujo. El anillo del control es soldado con autógena por la placa de acero en conjunto. El carril de guía circular y conexión de la placa con el lubricante de funcionamiento está situado en el fondo del anillo del control. El anillo del control tiene bastante fuerza y la rigidez, no ocurrirá doblez excesivo debido desequilibrar la tensión del servomotor.

4. Corredor

Se echa el corredor y soldado con autógena en conjunto, la corona, la banda y la cuchilla se hace de ZG06Cr13Ni4Mo de acero inoxidable que tenga funcionamiento perfecto de la anti-cavitación, anticorrosión y soldable. La forma de cada cuchilla del corredor será trabajada a máquina según GB/T estándar 10969" las especificaciones para los componentes del paso del agua de turbinas hidráulicas”. El corredor es soldado con autógena y sometido a un tratamiento térmico según la especificación especial, sujeto a la inspección no destructiva según estándar relativo. El corredor está conforme al equilibrio estático que prueba después de trabajar a máquina. Diez agujeros Φ24 se localizan en la corona del corredor para reducir la presión aplicada en el corredor por el agua.

5. Lacre principal del servicio del eje

El lacre principal del servicio del eje está embalando el sistema, situado en paso principal del eje a través de la portada. El lacre del servicio es cercano, antifricción, simple, fácil de observar, mantenimiento y substituir. Se localiza el anillo que lleva de acero inoxidable donde el eje principal que entra en contacto con con el embalaje. El embalaje se hace de PTFE reforzado, antifricción, anticorrosión.

6. Pieza principal del eje

Consiste en el eje, el volante, el etc. principales. Este tipo de energía hydráulica que genera la unidad adopta la construcción de cuatro fulcros. El eje principal se hace del acero de la construcción del carbono de la calidad 45#. El tipo transeúnte del disco del volante del molde estabiliza la unidad al ajustar. Conecte el eje principal y el corredor por llave plana para satisfacer el permutable. Conecte la turbina y el generador por el acoplador de la primavera para la instalación fácil.

7. Montaje de tubo de proyecto

El montaje de tubo de proyecto consiste en el tubo de comunicación de la admisión del aire, codo del tubo de proyecto y el cono del tubo de proyecto, dirige la corriente en una corriente más baja, hace uso de la energía potencial de la corriente en la altura de la succión, recicla la energía cinética importante del flujo en el mercado del corredor por su difusión. Todo el reborde de conexión será sellado, profundidad sumergida del tubo de proyecto no será menos de los 30cm para prevenir el tubo de proyecto del aire que entra. Dispositivo de la admisión del aire: El aire natural se llena para bajar del corredor a través del top del tubo de proyecto para asegurar la operación constante de la turbina cuando la paleta de guía bajo abertura parcial.

8. Transporte

El rodamiento delantero es transporte de desplazamiento empujado radial para llevar la carga radial y axial. El disco empujado gira, el paso del aceite a través de la fuente del tablero del aceite entonces que se refresca y que lubrica para el zapato del zapato que lleva y del cojinete de empuje. El refrigerador está situado en la parte inferior de llevar reducir la temperatura. El agua de enfriamiento es del tanque de agua potable, presión de agua es 0,15 a 0.2MPa. El filtro de agua está situado en la tubería de enfriamiento. Dos termómetros están situados en el rodamiento delantero para supervisar la temperatura del zapato empujado y llevar el zapato.

El llevar trasero es transporte radial para llevar la carga radial. El disco del aceite lleva el aceite para lubricar. Un termómetro está situado para supervisar la temperatura de llevar el zapato. El dispositivo de enfriamiento está situado en la parte inferior.

Utilice el aceite de la turbina 46# para llevar el lubricante.

9. Montaje del servomotor

Consiste en el servomotor, la bifurcación y el anillo del control.

El gobernador ajusta la abertura de la paleta de guía a través del servomotor, de la bifurcación y del anillo del control según el cambio de la carga.

10. Indicador de presión e indicador de vacío

El indicador de presión está situado en el caso espiral para observar la presión en caso espiral. El indicador de vacío está situado en el codo del tubo de proyecto para observar el grado de vacío. Las válvulas serán equipadas en la tubería del indicador de presión y del indicador de vacío para el cierre y abrir la tubería.

11. Sistema de frenado

Adopta el tipo hidráulico frenos, presión del pistón 2 del servicio es 0.5~0.7 MPa.

Adopte el principio hidráulico para el freno. Proporcione el aceite a través de la tubería de acero inconsútil al freno, empuje el freno para frotar el volante para parar la unidad. En caso de que haya salida del aceite durante el funcionamiento, adopte el método adecuado para solucionarlo, por ejemplo para apretar la nuez floja de la llave inglesa o para substituir el material de lacre. El movimiento del pistón es 25m m. ¡Adopt que frena solamente cuando descensos de la velocidad de la unidad debajo del 30% de velocidad clasificada!

FAQ

¿Q1, qué turbina debo elegir?

Por favor dígame la cabeza del agua, flujo, frecuencia, poder total usted necesidad

, voltaje, en rejilla o de la operación de la rejilla, propondremos una solución.

¿Q2, puede su fábrica proporcionan todo el equipo para la generación de la hidroelectricidad?

Sí, podemos proveer de usted las turbinas, los hidráulico-generadores, los reguladores de presión, las ruedas de turbina, los paneles de control, los transformadores, los sistemas de vigilancia y más.

¿Q3, puede usted hacer el EPC para una central hidroeléctrico?

Sí, podemos proporcionar al CARCELERO y los servicios del EPC incluyendo la medida, el diseño, la fabricación, la construcción, la fabricación, encargar, la inspección, reemplazo y restauración del corredor del mantenimiento/mejora/mejora/reparación/restauración de turbinas/de generadores incluyendo los transportes, los sellos para las piezas y las partes fundamentales, enviaremos técnicos y a trabajadores para instalar el equipo.

¿Q4, es su compañía una empresa comercial o fabricante?

Somos fabricante de turbogeneradores hidráulicos y comenzamos a promover el mercado internacional en 2013. Nuestra fábrica está situada en Sichuan, donde está convertidas la conservación y la hidroelectricidad del agua de China. Recepción para visitar nuestra fábrica en China.

¿Q5, cuáles es un MOQ aceptable?

Para este producto, nuestro MOQ aceptable es 1 fijado.

¿Q6, cuánto tiempo es plazo de expedición?

Gama de plazos de expedición a partir de 15 días a 6 meses dependiendo del modelo que usted está comprando.

¿Q7, hace a su compañía tienen su propia página web oficial independiente?

Por supuesto, y nosotros puede ver más información sobre nuestra empresa y producto en nuestra página web oficial.
