750kw Pelton Micro Hydro Generator 90m Cabeza de agua 94% de eficiencia
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Wawushan |
| Certificación: | ISO9000 |
| Número de modelo: | CJA-050 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | madera contrachapada |
| Tiempo de entrega: | 180 días wordking |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | meses 1+unit+4 |
|
Información detallada |
|||
| El corredor: | Acero inoxidable | paleta guía: | Acero inoxidable |
|---|---|---|---|
| boca: | No casado | Disposición: | En el plano horizontal |
| Eficiencia: | 940,0% | Frecuencia: | Se aplican las reglas siguientes: |
| Rotación: | 500rpm | cabeza del agua: | 90m |
| Flujo de agua: | 1.06 m3/s | ||
| Resaltar: | generador hidráulico micro de la rueda del pelton 750kw,Generador hidráulico los 90m del micrófono de la rueda de Pelton,Generador de la rueda del pelton de la eficacia del 94% pequeño |
||
Descripción de producto
750kw Generador hidroeléctrico Micro agua hidro Pelton Turbina de agua 90m
Yo...Introducción HTurbina de Pelton hidráulica
La turbina hidráulica de impacto es un tipo de motor hidráulico cuya línea central del chorro de trabajo es tangente al círculo de lanzamiento del corredor, y las palas del corredor están compuestas de una serie de cubos en forma de doble tazón.Según la disposición del eje principal, se divide en dos tipos de eje horizontal y eje vertical, sin importar qué tipo de corredor se encuentre siempre en la atmósfera.Este tipo de turbina es adecuado para centrales hidroeléctricas de alta potencia y de bajo flujo.

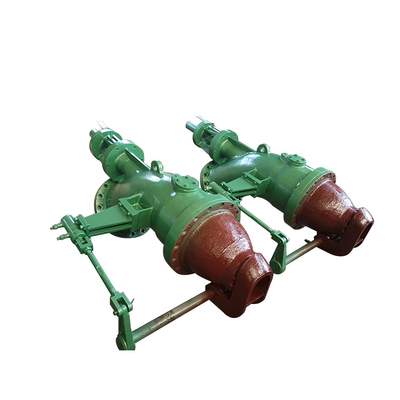

1. Boquilla y dispositivo de regulación del caudal (lanza)
La boquilla se utiliza para aumentar la energía cinética del agua que va a golpear los cubos o paletas unidas al corredor.
La cantidad de agua que golpea los cubos es controlada por una lanza, que se instala dentro de la boquilla y regula el flujo de agua que va a golpear las paletas del corredor.Una boquilla que contiene una lanza se muestra en la figura siguiente.
La lanza es una aguja cónica presente en la boquilla.
Cuando la lanza se mueve hacia atrás la velocidad de flujo de agua aumenta y cuando se empuja hacia adelante la velocidad de flujo de agua disminuye.
2Corredor y baldes.
El corredor es una parte giratoria de la turbina. Es un disco circular en la periferia del cual se fijan un número de cubos uniformemente espaciados.
Los cubos están hechos por dos cuencos hemisféricos unidos entre sí. Cada cubo tiene una pared entre dos cuencos hemisféricos llamados divisores.
El divisor divide el chorro de agua que golpea los cubos en dos partes iguales y el chorro de agua sale en el borde exterior del cubo.
Los cubos están diseñados de tal manera que el chorro de agua golpea los cubos, desviados a través de 160 grados a 170 grados.
Los cubos de la turbina Pelton están hechos de hierro fundido, bronce de acero fundido o acero inoxidable.
3- El casquillo.
Previene la salpicadura del agua y ayuda a descargar el agua a la carrera del sendero. También actúa como una protección en caso de que ocurra cualquier accidente.
Las placas de hierro fundido o de acero fabricado se utilizan para fabricar la carcasa del generador de turbina hidroeléctrica de 1000 kW.
4El chorro se rompe.
Cuando el chorro de agua se cierra por completo empujando la lanza en dirección hacia adelante que la cantidad de agua que golpea al corredor se vuelve cero.Pero aún así el corredor sigue moviéndose debido a la inercia del corredor.
Con el fin de detener el corredor en el menor tiempo posible, se proporciona una pequeña boquilla que dirige el chorro de agua en la parte posterior de las paletas.Este chorro de agua utilizado para detener el corredor de la turbina se llama chorro de rotura.
| CJA237/475: las condiciones de los productosUnidad generadora de turbinas Pelton | El generador | Producción por unidad (kw) | |||||
| Las demás máquinas | |||||||
| El tipo | Cabeza de agua (m) | Descarga (m3/s) | Producción (kw) | Velocidad (r/min) | El tipo | Capacidad (kw) | |
| CJA237/475-1*7 | 200 | 0.232 | 383.2 | 750 | El número de unidades de producción será el siguiente: | 320 | 358.3 |
| 220 | 0.243 | 440.5 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 400 | 414.1 | ||
| 240 | 0.254 | 502 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 500 | 474.4 | ||
| 260 | 0.264 | 572 | 1000 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 500 | 540.5 | |
| 280 | 0.274 | 643.5 | El número de unidades de producción será el siguiente: | 630 | 608.1 | ||
| 300 | 0.284 | 714.6 | El número de unidades de producción será el siguiente: | 630 | 675.3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0.086 | 176.3 | 750 | El número de unidades de producción será el siguiente: | 160 | 162.9 |
| 300 | 0.0896 | 200.4 | El número de unidades de producción será el siguiente: | 200 | 185.8 | ||
| 325 | 0.0932 | 225.8 | El número de unidades de producción será el siguiente: | 200 | 209.3 | ||
| 350 | 0.0969 | 252.8 | Se aplicará el procedimiento siguiente: | 250 | 235.1 | ||
| 375 | 0.1005 | 279.8 | Se aplicará el procedimiento siguiente: | 250 | 260.2 | ||
| 400 | 0.103 | 309 | 1000 | Se aplicará el procedimiento siguiente: | 250 | 287.4 | |
| 425 | 0.1077 | 341.3 | El número de unidades de producción será el siguiente: | 320 | 320.1 | ||
| 450 | 0.1098 | 368.4 | El número de unidades de producción será el siguiente: | 320 | 345.5 | ||
| 500 | 0.119 | 496 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 500 | 456 | ||
| 600 | 0.131 | 650 | El número de unidades de producción será el siguiente: | 630 | 610 | ||
| 700 | 0.141 | 823 | Se aplicará el método de ensayo de la norma SFW800-6/990 | 800 | 770 | ||
| Los Estados miembros podrán exigir a los Estados miembros que apliquen las disposiciones de la presente Directiva que se establezcan en el anexo II. | 260 | 0.261 | 572 | 750 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 500 | 526 |
| 280 | 0.271 | 636 | El número de unidades de producción será el siguiente: | 630 | 585 | ||
| 300 | 0.28 | 700 | El número de unidades de producción será el siguiente: | 630 | 651 | ||
| 320 | 0.289 | 766 | Las condiciones de las pruebas de conformidad con el presente Reglamento se aplicarán a las pruebas de conformidad con el presente Reglamento. | 800 | 712 | ||
| 340 | 0.298 | 834 | Las condiciones de las pruebas de conformidad con el presente Reglamento se aplicarán a las pruebas de conformidad con el presente Reglamento. | 800 | 775 | ||
| 360 | 0.307 | 899 | Las condiciones de las pruebas de conformidad con el presente Reglamento se aplicarán a las pruebas de conformidad con el presente Reglamento. | 800 | 836 | ||
| 380 | 0.315 | 968 | El número de unidades de producción será el siguiente: | 1000 | 900 | ||
| 400 | 0.327 | 1093 | 1000 | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. | 1000 | 1021.9 | |
| 420 | 0.335 | 1159 | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. | 1000 | 1189 | ||
| 440 | 0.343 | 1287 | El número de unidades de producción será el siguiente: | 1250 | 1203.3 | ||
| 460 | 0.351 | 1382 | El número de unidades de producción será el siguiente: | 1250 | 1292.2 | ||
| 480 | 0.359 | 1476 | El número de unidades de producción será el siguiente: | 1250 | 1380.1 | ||
| 500 | 0.366 | 1567 | Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B serán las siguientes: | 1600 | 1465.1 | ||
Resumen general
1, Dirección de rotación si se ve desde el extremo de la turbina.
2, Número de boquillas Z=2
3, Tiempo de cierre de la boquilla = de 20 a 30 segundos
4, Tiempo de respuesta del deflector = 3S a 5S
5Es un corredor.
(1) Material 0Cr13Ni5Mo;
(2) Número del cubo 18;
(3) Proceso de elaboración de la fundición en bloques + Mecanización + pulido
6, el eje principal
(1) Material 20SiMn eje compartido con generador
7, Paréntesis
(1) Tipo Partes soldadas
(2) El material Q235
8, la boquilla
(1) Tipo de operación de presión hidráulica
(2) Material 02Cr13;
(3) Número 2
Especificación
| Nombre | Generador de turbina hidroeléctrica Pelton de 750 kW |
| Cabeza de agua | 90 metros |
| Diámetros del corredor | 0.5 m |
| Capacidad | 750 kW |
| Frecuencia | 50 Hz |
| Voltado del generador | Las demás: |
| Modelo de diseño | vertical |
| Material (cuchillas) | Acero inoxidable ZG0Cr13Ni4Mo |
| La emoción. | Sin escobillas |
| Aislamiento del generador | F/F |
| Duración de vida | 50 años |
¿Por qué nos eligió?
1Más de 20 años de experiencia en la industria, instalación y puesta en marcha de más de 150 equipos cada año
2Proporcionar una propuesta completa para la planta de energía hidroeléctrica desde el agua hasta el alambre
3Experiencia abundante en la implementación de proyectos de centrales eléctricas extranjeras como Francia, Japón, EE.UU., Sudáfrica, Sri Lanka, Irán, Asia sudoriental
4Diseño y fabricación de generadores de energía hidroeléctrica con voltaje de 400 V.6.3KV. con una potencia superior a 1000kw y 400V
Preguntas frecuentes
1¿Es usted una empresa comercial o una fábrica?
Somos un fabricante de generadores de turbinas hidroeléctricas con más de 20 años de experiencia, nuestra fábrica está en el Sichuan, te llevará 2 horas conduciendo después de llegar al aeropuerto Shuangliu,Visita nuestra fábrica y sabrás más sobre nosotros..
2¿Qué tipo de turbina de agua debo elegir?
Necesitamos saber la cabeza de agua, el caudal, el nivel de voltaje, la frecuencia, en la red o fuera de la red de funcionamiento, el nivel de automatización de usted para trabajar la solución
3¿Puede hacer el EPC para la central hidroeléctrica?
Sí, podemos diseñar, producir e instalar el equipo, enviaremos tecnólogo y trabajadores para instalar el equipo.
Hongya Power Generating Equipment To Utilities Limited, se fundó en mayo de 2003 como un fabricante profesional de conjuntos de generadores de turbinas de agua.La compañía está ubicada en un gran lugar que está rodeado por el monte WaWu y Emei, un lugar cerrado a muchos lugares escénicos famosos como el Buda Gigante de Leshan.,de los cuales la parte de I+D es del 25%.
Obtenemos más de 100 juegos de máquinas para el proceso de fabricación incluyendo la máquina de procesamiento y la máquina de prueba.generador sincrónico, regulador de velocidad, excitador sin escobillas, hardware hidráulico, etc. con unidad de generación de turbinas de capacidad inferior a 20 MW.
La compañía obtiene 11 patentes y muchos premios de la autoridad oficial, también obtenemos el certificado de QMS ISO9001 (2008).Nuestra empresa obtiene buena cooperación técnica y de desarrollo con la universidad de SichuanSomos subcontratistas de algunos fabricantes de generadores de turbinas de agua famosos como DEC: Chongqing Water Turbine Works co., LTD, etc.
Obtenemos un buen apoyo técnico de la universidad y el contratista que nos permite un mejor fabricante con una fuerte habilidad tecnológica y una rica experiencia en proyectos.
Hasta ahora, HPGE ofrece una gama completa de soluciones de plantas hidroeléctricas que cubren todo el alcance del servicio, incluidos: consultor de proyectos de pequeña energía hidroeléctrica; estudios de gestión del sitio;Diseño de equipos; Fabricación de equipos hidroeléctricos; Gestión de proyectos; Orientación de la instalación; Puesta en marcha y puesta en funcionamiento; Orientación de la operación; Mantenimiento de equipos hidroeléctricos.
Los productos de HPGE se utilizan ampliamente en todo China, cooperamos con más de 300 centrales hidroeléctricas con más de 600 conjuntos de generadores de turbinas, incluyendo el conjunto de generadores de turbinas Francis,conjunto de generadores de turbinas, el conjunto de generadores de turbinas Pelton, el conjunto de generadores de turbinas Kaplan, áreas que abarcan más de 20 provincias de China y también mercados internacionales como Rusia, Bielorrusia, Turquía, Albania, Vietnam, Indonesia,El Nepal, Laos, Sri Lanka, Cuba y Brasil, etc.
