sistema micro de la excitación del generador de turbina del agua 1000kw para la mini eficacia de HPP 60hz el 95%

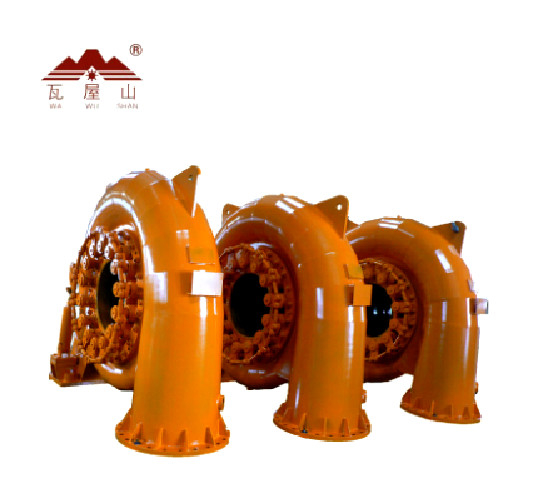

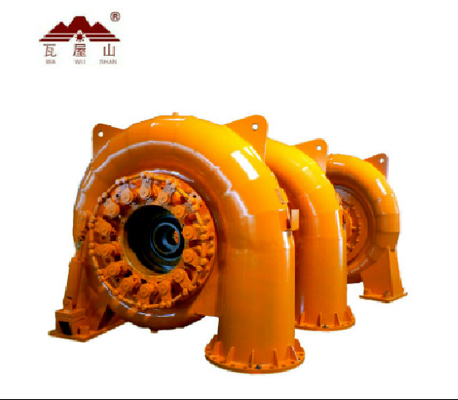

generador micro hidráulico del agua de la turbina 60Hz de 1000kw Francisco para el mini hpp

Breve introducción de estructura de la turbina y de componente principal

1. Piezas de la entrada del agua
La pieza de la entrada del agua se compone de la válvula de puerta Z941H-10C-700 y de la junta de dilatación eléctricas φ700. Las válvulas de puerta se utilizan para cerrar la unidad en agua inmóvil cuando se requiere un cierre, y también se utilizan para cerrar la unidad y para cortar el flujo en agua dinámica en caso de la emergencia de la unidad y del fracaso del distribuidor de la turbina. La junta telescópica se utiliza para compensar errores de la instalación y es conveniente para el desmontaje durante mantenimiento. La válvula de desagüe está situada en la parte inferior de la junta de dilatación.
2. Volute
El volute es una soldadura echada con las paletas de guía fijas dentro. El volute debe hacer el agua se convierte en el número del vórtice de la corriente, y dirige el agua para fluir en el dispositivo de la paleta de guía y el corredor regularmente a lo largo de la circunferencia. Tiene una válvula de purga en la cima del volute para dejar el aire hacia fuera durante el relleno inicial.
3. Distribuidor de Turbo
Se compone de la paleta de guía, barra de la paleta de guía, manga del eje, portada, cubierta posterior y así sucesivamente. Puede formar o cambiar el número del vórtice de la corriente para ajustar el flujo de la turbina según el cambio de la carga. También se utiliza para los cierres normales y de emergencia. La forma, el tamaño, el número y la posición de las 12 paletas de guía son similares a las de la turbina modelo aprobada y se asegurarán de que la corriente no causará la vibración durante la operación. El diámetro del círculo del espaciamiento de la paleta de guía es 720m m. La paleta de guía tiene funcionamiento hidráulico del esfuerzo de torsión con tendencia de cierre automático en el rango de la abertura completa cerca de la abertura sin carga. Debe haber cierto margen para la abertura máxima de la paleta de guía. Cada paleta de guía se equipa de un bloque de la parada, que puede controlar la paleta de guía para balancear dentro de cierta gama, y cuando el perno de esquileo se rompe, no chocará con otras paletas de guía. Las paletas de guía se hacen de ZG06Cr13Ni4Mo y deben ser permutables. Cada paleta de guía es precisión trabajada a máquina; la línea del contacto de paletas de guía adyacentes se debe terminar para asegurarse de que todas las paletas de guía están en contacto completo en el estado cerrado para reducir salida del agua. Los transportes del eje de la paleta de guía y del eje del distribuidor son transportes de desplazamiento autolubricadores; el arbusto que lleva se hace del material compuesto acero-apoyado. Utilice los casquillos y los pernos de extremo de tronco de la paleta para ajustar y para mantener la posición de cada paleta a las cubiertas delanteras y traseras. Un sello está situado en el eje superior de la paleta para apagar flujo. El anillo entero del control es soldado con autógena por la placa de acero. Las guías y los bloques de terminales circulares lubricados están situados en el superficie inferior del anillo del control. El anillo del control tiene suficientes fuerza y tiesura para no doblar excesivamente debido a la tensión desequilibrada del motor servo.
4. Corredor
El corredor se echa y se suelda con autógena integralmente, y la corona, la correa y las cuchillas se hacen del acero inoxidable de ZG06Cr13Ni4Mo, que tiene buena resistencia de la cavitación, resistencia a la corrosión y soldabilidad. La forma de cada cuchilla del corredor se debe procesar de acuerdo con GB/T 10969" código para los componentes del canal de agua de las turbinas del agua”. Los corredores son soldados con autógena y sometidos a un tratamiento térmico según especificaciones especiales, y no--destructivo probada según estándares relevantes. Los corredores se equilibran estáticamente después de trabajar a máquina. Fije 10 agujeros Φ24 en el top del corredor para reducir la presión ejercida por el agua en el corredor.
5. Sello del servicio del eje
El sello del servicio del eje es un componente que embala establecido en el eje a través de la portada. Sello del mantenimiento apretado, antifricción, simple, fácil observar, mantener y substituir. Se localiza un anillo de acero inoxidable del desgaste donde el eje entra en contacto con el embalaje. El embalaje se hace de PTFE reforzado, que es antifricción y anticorrosión.
6. Pieza del eje
Se compone del eje principal, rueda volante y así sucesivamente. Este tipo de sistema de generación hidroeléctrico adopta una estructura del cuatro-punto. El eje principal se hace del acero estructural del carbono de alta calidad 45#. El disco-tipo rueda volante del molde estabiliza la unidad durante el ajuste. Conecte el eje principal y el corredor con una llave plana para resolver la capacidad de intercambio. La turbina y el generador son conectados por un acoplamiento de la primavera para la instalación fácil.
7. Montaje de tubo de proyecto
El montaje de tubo de proyecto se compone del tubo de comunicación de la entrada de aire, el codo del tubo de proyecto y el cono del tubo de proyecto, que dirige la corriente en el rio abajo, utiliza la energía potencial de la corriente en la altura de la succión, y recupera la energía cinética principal de la corriente en el mercado del corredor con su difusión. Todos los rebordes de conexión serán sellados, y la profundidad de inmersión del tubo de proyecto no será menos de los 30cm para evitar que el aire entre en el tubo de proyecto. Dispositivo de la toma: Inyecte el aire natural en la parte más inferior del corredor a través del top del tubo de proyecto para asegurar la operación estable de la turbina de vapor cuando la paleta de guía se abre parcialmente.
8. Transporte
El rodamiento delantero es un transporte de desplazamiento radial del empuje, que puede llevar cargas radiales y axiales. El disco empujado gira y los pasos del aceite a través de la placa del aceite, que entonces proporciona el enfriamiento y la lubricación para los cojines que llevan y los cojines del empuje. El refrigerador está situado en la parte inferior del transporte.

FAQ

¿Q1, qué turbina debo elegir?

Por favor dígame la cabeza del agua, flujo, frecuencia, poder total usted necesidad

, voltaje, en rejilla o de la operación de la rejilla, propondremos una solución.

¿Q2, puede su fábrica proporcionan todo el equipo para la generación de la hidroelectricidad?

Sí, podemos proveer de usted las turbinas, los hidráulico-generadores, los reguladores de presión, las ruedas de turbina, los paneles de control, los transformadores, los sistemas de vigilancia y más.

¿Q3, puede usted hacer el EPC para una central hidroeléctrico?

Sí, podemos proporcionar al CARCELERO y los servicios del EPC incluyendo la medida, el diseño, la fabricación, la construcción, la fabricación, encargar, la inspección, reemplazo y restauración del corredor del mantenimiento/mejora/mejora/reparación/restauración de turbinas/de generadores incluyendo los transportes, los sellos para las piezas y las partes fundamentales, enviaremos técnicos y a trabajadores para instalar el equipo.

¿Q4, es su compañía una empresa comercial o fabricante?

Somos fabricante de turbogeneradores hidráulicos y comenzamos a promover el mercado internacional en 2013. Nuestra fábrica está situada en Sichuan, donde está convertidas la conservación y la hidroelectricidad del agua de China. Recepción para visitar nuestra fábrica en China.

¿Q5, cuáles es un MOQ aceptable?

Para este producto, nuestro MOQ aceptable es 1 fijado.

¿Q6, cuánto tiempo es plazo de expedición?

Gama de plazos de expedición a partir de 15 días a 6 meses dependiendo del modelo que usted está comprando.
