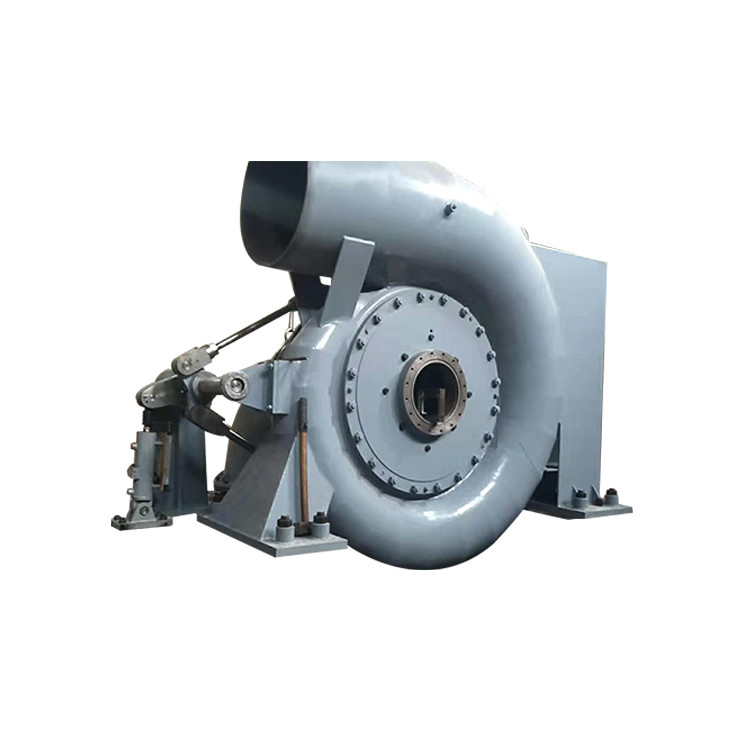

corredor Francis Hydro Turbine 1500kw Francis Turbine vertical del 1.2m

turbina 1500kwHydraulic para la central hidroeléctrica

Descripción

1. Piezas de la entrada del agua

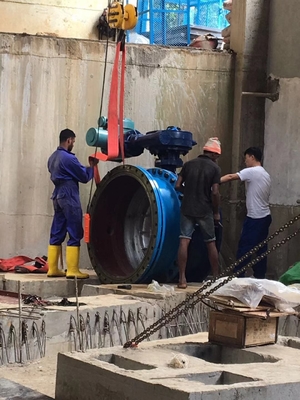

Las piezas de la entrada del agua consisten en el tubo de comunicación, la válvula de entrada de la turbina y la junta de dilatación. La válvula de entrada de la turbina se utiliza para cerrar la unidad en agua estática cuando la parada de la necesidad, él también se utiliza para cerrar la unidad y para cortar la corriente en agua dinámica cuando la unidad está en emergencia y distribuidor de la turbina analiza. La junta de dilatación se utiliza para compensar error de la instalación y para ayudar mantenimiento. La válvula del drenaje del agua está situada en la parte inferior. Un extremo de tubo de comunicación está conectado con la válvula de entrada de la turbina; otro extremo está conectado con el tubo de la central eléctrica (soldada con autógena en el sitio).

2. Caso espiral

El caso espiral está soldando con autógena la pieza, equipada de la paleta de guía fija en él. El caso espiral hará que el agua se convierte en número de remolino del agua de la corriente y de la guía a fluir regularmente en el aparato y el corredor de la paleta de guía a lo largo de la circunferencia. Se equipa de un aire para aliviar la válvula en el top del caso espiral al aire de extractor al llenar el agua inicialmente.

3. Distribuidor de la turbina

Consiste en la paleta de guía, la palanca de la paleta de guía, la manga del eje, la portada, la contraportada, el etc. Puede formar o cambiar el número de remolinos de la corriente para ajustar descarga de la turbina según la variación de la carga. También se utiliza al cierre normal y de emergencia. La forma, las dimensiones, la cantidad y la posición de las 16 paletas de guía es similares a la turbina modelo aceptada, se asegurarán que la corriente no causará la vibración durante el funcionamiento. El diámetro de espaciar el círculo de la paleta de guía es 860 milímetros. La paleta de guía tiene el funcionamiento hidráulico del esfuerzo de torsión de la tendencia del uno mismo-cierre dentro de la gama de la abertura completa de acercar a la abertura sin carga. La abertura máxima de la paleta de guía tendrá cierto margen. El bloque de la parada se equipa para cada paleta de guía, la paleta de guía se puede controlar para balancear con cierta gama y no golpeará con otras paletas de guía cuando el perno de esquileo está quebrado y el dispositivo de la fricción entre la paleta de guía y la palanca de la paleta de guía es fuera de servicio. La paleta de guía se hace de ZG230-450, ellas será permutable. Cada paleta de guía se trabaja a máquina exacto; la línea que entra en contacto con de paletas de guía adyacentes será acabada para asegurar el contacto perfecto de todas las paletas de guía bajo estado de cierre para reducir salida del agua. Los transportes para el eje de la paleta de guía y el eje del distribuidor son transportes de desplazamiento uno mismo-lubricados; el zapato que lleva adopta el material complejo trasero de acero. Cubierta y perno de extremo de la palanca de la paleta de guía del uso para ajustar y para guardar la posición de cada paleta de guía a la portada y a la cubierta posterior. El lacre está situado en el eje de la paleta de guía superior para cortar el flujo. El anillo del control es hecho por el acero fundido en conjunto. La placa de conexión circular está situada en la circunferencia externa del anillo del control. El anillo del control tiene bastante fuerza y la rigidez, no ocurrirá doblez excesivo debido desequilibrar la tensión del servomotor.

4. Corredor

El corredor es el corazón de la turbina; puede transferir energía de agua a la energía del mecánico. El corredor se suelda con autógena en conjunto, corona, la banda y la cuchilla se hace de ZG0Cr13Ni4Mo de acero inoxidable que tenga funcionamiento perfecto de la anti-cavitación, anticorrosión y soldable. La corona y la banda adopta el tipo lacre del hueco para reducir salida del agua. La forma de cada cuchilla del corredor será trabajada a máquina según GB/T estándar 10969" las especificaciones para los componentes del paso del agua de turbinas hidráulicas”. El corredor es soldado con autógena y sometido a un tratamiento térmico según la especificación especial, sujeto a la inspección no destructiva según estándar de ASME. El corredor está conforme al equilibrio estático que prueba después de trabajar a máquina. Dieciséis agujeros φ22 se localizan en la corona del corredor para reducir la presión aplicada en el corredor por el agua.

5. Pieza principal del eje

Consiste en el eje, el volante, el etc. principales. Este tipo de energía hydráulica que genera la unidad adopta la construcción de cuatro fulcros. El eje principal se hace del acero de la construcción del carbono de la calidad 45#. El tipo transeúnte del disco del volante del molde estabiliza la unidad al ajustar. Conecte el eje principal y el corredor por llave plana para satisfacer el permutable. Conecte la turbina y el generador por el acoplador de la primavera para la instalación fácil.

6. Lacre principal del servicio del eje

El lacre principal del servicio del eje está embalando el sistema, situado en paso principal del eje a través de la portada. El lacre del servicio es cercano, antifricción, simple, fácil de observar, mantenimiento y substituir. Se localiza la manga de acero inoxidable del eje donde el eje principal que entra en contacto con con el embalaje. El embalaje se hace de PTFE reforzado, antifricción, anticorrosión.

7. Montaje de tubo de proyecto

El montaje de tubo de proyecto consiste en el difundir del tubo, codo del tubo de proyecto y el cono del tubo de proyecto, dirige la corriente en una corriente más baja, hace uso de la energía potencial de la corriente en la altura de la succión, recicla la energía cinética importante del flujo en el mercado del corredor por su difusión. Todo el reborde de conexión será sellado, profundidad sumergida del tubo de proyecto no será menos de los 40cm para prevenir el aire que entra en el tubo de proyecto. Dispositivo de la admisión del aire: El aire natural se llena para bajar del corredor a través del top de difundir el tubo para asegurar la operación constante de la turbina cuando la paleta de guía bajo abertura parcial.

8. Montaje del servomotor

Consiste en el perno del servomotor, de la bifurcación y del oído.

El gobernador ajusta la abertura de la paleta de guía a través del servomotor, de la bifurcación, del perno del oído y del anillo del control según el cambio de la carga.

9. Indicador de presión e indicador de vacío

El indicador de presión está situado en el caso espiral para observar la presión en caso espiral. El indicador de vacío está situado en la difusión del tubo para observar el grado de vacío del agua del tailrace. Los gallos serán equipados en la tubería del indicador de presión y del indicador de vacío para el cierre y abrir la tubería.

10. Sistema de frenado

Adopta el tipo neumático frenos, presión del pistón 2 del servicio es 0.5~0.7 MPa.

Adopte el principio neumático para el freno. Proporcione la fuente de la presión a través de la tubería de acero inconsútil al freno, empuje la placa del freno para frotar el volante para parar la unidad. En caso de que haya fuga de aire durante el funcionamiento, adopte el método adecuado para solucionarlo, por ejemplo para apretar la nuez floja de la llave inglesa o para substituir el material de lacre. El movimiento del pistón es 25m m. ¡Adopt que frena solamente cuando descensos de la velocidad de la unidad debajo del 30% de velocidad clasificada!

Especificación

¿Por qué elíjanos?

1. Más de 20 años de experiencia de la industria, instalan la puesta en servicio más del equipo de 150 cada año

2. Proporcione la oferta completa para la central hidroeléctrica del agua para atar con alambre

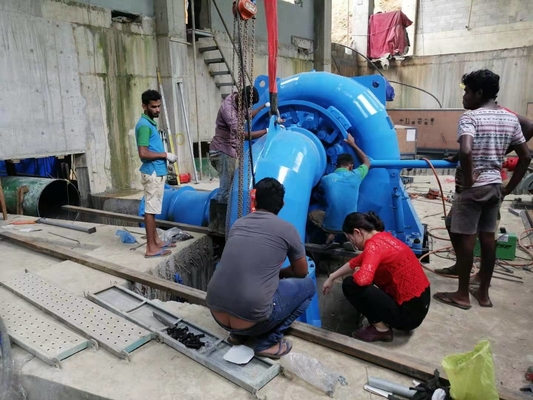

3. Experiencia extranjera abundante de la ejecución del proyecto de la central eléctrica tal como Francia, Japón, los E.E.U.U., Suráfrica, Sri Lanka, Irán, Asia sudoriental

4. Diseño y fabricación de generador de poder hidráulico con el voltaje 400V, 6.3KV. la capacidad excede 1000kw con 400V

FAQ

¿1.You son una empresa comercial o una fabricación?

Somos una fabricación hidráulica del generador de turbina con más de 20 años de experiencias, nuestra fábrica estamos en el Sichuan que usted tardará 2 horas que conducen después de que usted alcance el aeropuerto de Shuangliu, hace una visita a nuestra fábrica usted conocerá más sobre nosotros.

¿2. qué clase de turbina del agua debo elegir?

Necesitamos conocer la cabeza del agua, el flujo, el nivel voltaico, la frecuencia, la en-rejilla o el funcionamiento fuera de la red, nivel de la automatización de usted para encontrar la solución

3: ¿Puede usted hacer el EPC para la central hidroeléctrica?

Sí, podemos diseñar, produciendo e instalar el equipo, enviaremos el tecnólogo y a trabajadores para instalar el equipo.
