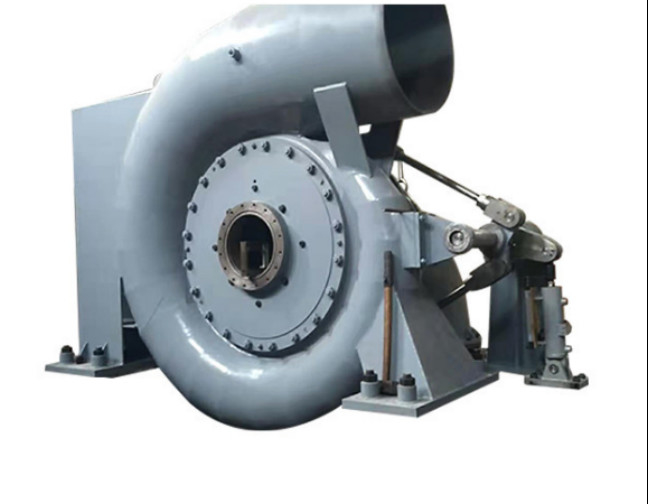

eje vertical Francis Turbine 1500kw Francis Turbine Generators vertical del corredor del 1.2m

turbina 1500kwHydraulic para la central hidroeléctrica

Descripción

1. Piezas de la entrada del agua

Los componentes de la entrada del agua se componen de los tubos de comunicación, de las válvulas de entrada de la turbina del agua y de las juntas de dilatación. La válvula de entrada de la turbina se utiliza para cerrar la unidad en agua inmóvil cuando se requiere el cierre, y también se utiliza para cerrar la unidad y para apagar el flujo en agua dinámica cuando la unidad está en una emergencia y el distribuidor de la turbina falla. Las juntas de dilatación se utilizan para compensar errores de la instalación y para facilitar mantenimiento. La válvula de desagüe está situada en la parte inferior. Un extremo del tubo de comunicación está conectado con la válvula de entrada del agua de la turbina de vapor; el otro extremo está conectado con la tubería de la central eléctrica (soldada con autógena en sitio).

2. Caso espiral

El caso espiral está soldando con autógena la pieza, equipada de la paleta de guía fija en él. El caso espiral hará que el agua se convierte en número de remolino del agua de la corriente y de la guía a fluir regularmente en el aparato y el corredor de la paleta de guía a lo largo de la circunferencia. Se equipa de un aire para aliviar la válvula en el top del caso espiral al aire de extractor al llenar el agua inicialmente.

3. Distribuidor de la turbina

Se compone de la paleta de guía, barra de la paleta de guía, manga del eje, portada, cubierta posterior y así sucesivamente. Puede formar o cambiar el número del vórtice de la corriente para ajustar el flujo de la turbina según el cambio de la carga. También se utiliza para los cierres normales y de emergencia. La forma, el tamaño, el número y la posición de las 16 paletas de guía son similares a las de la turbina modelo aprobada y se asegurarán de que la corriente no causará la vibración durante la operación. El diámetro del círculo del espaciamiento de la paleta de guía es 860m m. La paleta de guía tiene funcionamiento hidráulico del esfuerzo de torsión con tendencia cerrada automática en la gama de la abertura completa cerca de la abertura sin carga. Debe haber cierto margen para la abertura máxima de la paleta de guía. Cada paleta de guía se equipa de un bloque de la parada. Cuando las roturas del perno de esquileo y el dispositivo de la fricción entre la paleta de guía y la barra de la paleta de guía falla, la paleta de guía se puede controlar para balancear dentro de cierta gama sin chocar con otras paletas de guía. Las paletas de guía se hacen de ZG230-450 y deben ser permutables. Cada paleta de guía es precisión trabajada a máquina; la línea del contacto de paletas de guía adyacentes se debe terminar para asegurarse de que todas las paletas de guía están en contacto completo en el estado cerrado para reducir salida del agua. Los transportes del eje de la paleta de guía y del eje del distribuidor son transportes de desplazamiento autolubricadores; el arbusto que lleva se hace del material compuesto acero-apoyado. Utilice los casquillos y los pernos de extremo de tronco de la paleta para ajustar y para mantener la posición de cada paleta a las cubiertas delanteras y traseras. Un sello está situado en el eje superior de la paleta para apagar flujo. El anillo del control se hace totalmente del acero fundido. Un bloque de terminales circular está situado en la circunferencia externa del anillo del control. El anillo del control tiene suficientes fuerza y tiesura para no doblar excesivamente debido a la tensión desequilibrada del motor servo.

4. Corredor

El corredor es el corazón de la turbina; puede transferir energía de agua a la energía del mecánico. El corredor se suelda con autógena en conjunto, corona, la banda y la cuchilla se hace de ZG0Cr13Ni4Mo de acero inoxidable que tenga funcionamiento perfecto de la anti-cavitación, anticorrosión y soldable. La corona y la banda adopta el tipo lacre del hueco para reducir salida del agua. La forma de cada cuchilla del corredor será trabajada a máquina según GB/T estándar 10969" las especificaciones para los componentes del paso del agua de turbinas hidráulicas”. El corredor es soldado con autógena y sometido a un tratamiento térmico según la especificación especial, sujeto a la inspección no destructiva según estándar de ASME. El corredor está conforme al equilibrio estático que prueba después de trabajar a máquina. Dieciséis agujeros φ22 se localizan en la corona del corredor para reducir la presión aplicada en el corredor por el agua.

5. Pieza principal del eje

Consiste en el eje, el volante, el etc. principales. Este tipo de energía hydráulica que genera la unidad adopta la construcción de cuatro fulcros. El eje principal se hace del acero de la construcción del carbono de la calidad 45#. El tipo transeúnte del disco del volante del molde estabiliza la unidad al ajustar. Conecte el eje principal y el corredor por llave plana para satisfacer el permutable. Conecte la turbina y el generador por el acoplador de la primavera para la instalación fácil.

6. Lacre principal del servicio del eje

El lacre principal del servicio del eje está embalando el sistema, situado en paso principal del eje a través de la portada. El lacre del servicio es cercano, antifricción, simple, fácil de observar, mantenimiento y substituir. Se localiza la manga de acero inoxidable del eje donde el eje principal que entra en contacto con con el embalaje. El embalaje se hace de PTFE reforzado, antifricción, anticorrosión.

7. Montaje de tubo de proyecto

El montaje de tubo de proyecto consiste en el difundir del tubo, codo del tubo de proyecto y el cono del tubo de proyecto, dirige la corriente en una corriente más baja, hace uso de la energía potencial de la corriente en la altura de la succión, recicla la energía cinética importante del flujo en el mercado del corredor por su difusión. Todo el reborde de conexión será sellado, profundidad sumergida del tubo de proyecto no será menos de los 40cm para prevenir el aire que entra en el tubo de proyecto. Dispositivo de la admisión del aire: El aire natural se llena para bajar del corredor a través del top de difundir el tubo para asegurar la operación constante de la turbina cuando la paleta de guía bajo abertura parcial.

8. Montaje del servomotor

Consiste en el perno del servomotor, de la bifurcación y del oído.

El gobernador ajusta la abertura de la paleta de guía a través del servomotor, de la bifurcación, del perno del oído y del anillo del control según el cambio de la carga.

9. Indicador de presión e indicador de vacío

El indicador de presión está situado en el caso espiral para observar la presión en caso espiral. El indicador de vacío está situado en la difusión del tubo para observar el grado de vacío del agua del tailrace. Los gallos serán equipados en la tubería del indicador de presión y del indicador de vacío para el cierre y abrir la tubería.

10. Sistema de frenado

Adopta el tipo neumático frenos, presión del pistón 2 del servicio es 0.5~0.7 MPa.

Adopte el principio neumático para el freno. Proporcione la fuente de la presión a través de la tubería de acero inconsútil al freno, empuje la placa del freno para frotar el volante para parar la unidad. En caso de que haya fuga de aire durante el funcionamiento, adopte el método adecuado para solucionarlo, por ejemplo para apretar la nuez floja de la llave inglesa o para substituir el material de lacre. El movimiento del pistón es 25m m. ¡Adopt que frena solamente cuando descensos de la velocidad de la unidad debajo del 30% de velocidad clasificada!

Especificación

¿Por qué elíjanos?

1. Más de 20 años de experiencia de la industria, instalan la puesta en servicio más del equipo de 150 cada año

2. Proporcione la oferta completa para la central hidroeléctrica del agua para atar con alambre

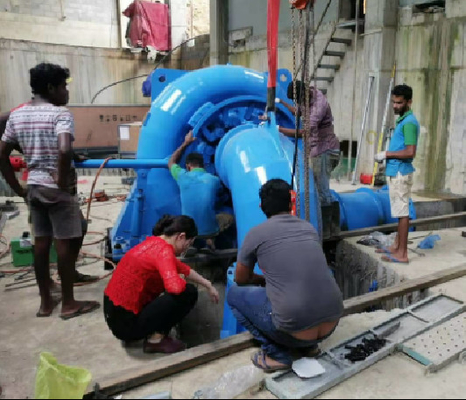

3. Experiencia extranjera abundante de la ejecución del proyecto de la central eléctrica tal como Francia, Japón, los E.E.U.U., Suráfrica, Sri Lanka, Irán, Asia sudoriental

4. Diseño y fabricación de generador de poder hidráulico con el voltaje 400V, 6.3KV. la capacidad excede 1000kw con 400V
