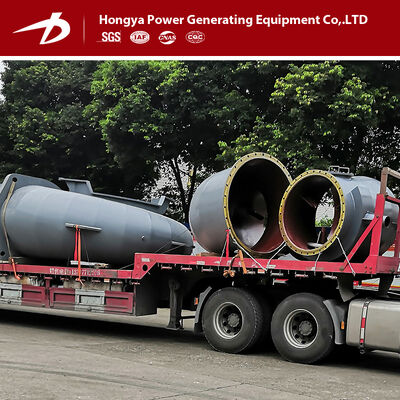

Generador de turbina hidráulica Francis de eje vertical y diámetro de corredor de 1,2 m con capacidad de 1500 kW

El sistema de entrada de agua incluye tuberías de conexión, válvulas de entrada de turbina y juntas de expansión.La válvula de entrada de la turbina permite el cierre en condiciones de agua tranquila y proporciona la capacidad de cierre de emergencia cuando el distribuidor de la turbina fallaLas juntas de expansión compensan los errores de instalación y facilitan el mantenimiento. Una válvula de drenaje se coloca en la parte inferior, con tuberías de conexión soldadas a la tubería de la central eléctrica en el lugar.

El volute soldado contiene paletas fijas de guía y dirige el flujo de agua hacia el dispositivo de paleta y el corredor con características de remolino adecuadas.Una válvula de sangrado montada en la parte superior libera aire durante el llenado inicial de agua.

Este conjunto, compuesto por paletas de guía, varillas de guía, mangas de eje y cubiertas, ajusta el flujo de agua de acuerdo con los cambios de carga y permite el apagado normal y de emergencia.Las 16 paletas de guía con mecanizado de precisión cuentan con capacidad de torque hidráulico y tendencia de cierre automáticoHechos de acero ZG230-450, aseguran un contacto completo en posición cerrada para minimizar las fugas.

Como componente central de la turbina, el corredor convierte la energía del agua en energía mecánica..El diseño incluye 16 agujeros de reducción de presión y se somete a pruebas exhaustivas según las normas ASME.

Construido con el eje principal y el volante utilizando acero de carbono 45 #, este diseño de cuatro focos proporciona un funcionamiento estable.con conexión de llave plana que garantice la intercambiabilidad.

Cuenta con un conjunto de embalaje con material PTFE reforzado para resistencia a la fricción y la corrosión.

Consistiendo en secciones difusoras de tubería, codo y cono, este conjunto dirige el flujo de agua río abajo mientras recupera energía cinética.La entrada natural de aire garantiza un funcionamiento estable durante las aberturas parciales de las paletas de guía.

Incluye servomotor, tenedor y componentes de pin de oreja que regulan la apertura de la paleta de guía a través del anillo de control en función de las variaciones de carga.

El manómetro de presión en la caja en espiral monitorea la presión interna, mientras que el manómetro de vacío en la tubería de difusión rastrea los niveles de vacío del agua, ambos con palos de tubería controlables.

Dos frenos de pistón neumáticos funcionan a una presión de 0,5-0,7 MPa. El sistema aplica una fuerza de frenado al volante cuando la velocidad de la unidad cae por debajo del 30% de la velocidad nominal.
