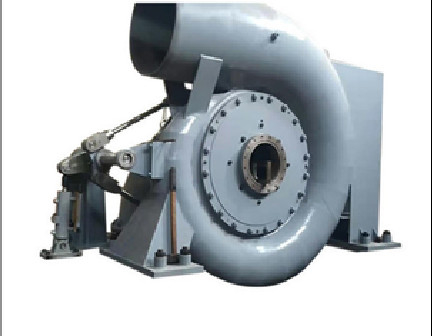

eje vertical Francis Turbine Generators 1500kw del corredor del 1.2m

eje vertical Francis Turbine 1500kw Francis Turbine Generators vertical del corredor del 1.2m

Descripción

1. Piezas de la entrada del agua

Los componentes de la entrada del agua se componen de los tubos de comunicación, de las válvulas de entrada de la turbina del agua y de las juntas de dilatación. La válvula de entrada de la turbina se utiliza para cerrar la unidad en agua inmóvil cuando se requiere un cierre, y también se utiliza para cerrar la unidad y para apagar corriente dinámica cuando la unidad está en emergencia y el distribuidor de la turbina falla. Las juntas de dilatación se utilizan para compensar errores de la instalación y para facilitar mantenimiento. La válvula de desagüe está situada en la parte inferior. Un extremo del tubo de la conexión está conectado con la válvula de entrada de la turbina de vapor; el otro extremo está conectado con la tubería de la central eléctrica (soldada con autógena en sitio).

2. Caso espiral

El volute es una parte soldada con autógena con las paletas de guía fijas dentro. El volute debe hacer el agua un número del remolino de la corriente, y dirige el agua para fluir en el dispositivo de la paleta y el corredor regularmente a lo largo de la circunferencia. Tiene una válvula de purga en la cima del volute para dejar el aire hacia fuera cuando el agua se llena inicialmente.

3. Distribuidor de la turbina

Se compone de la paleta de guía, barra de la paleta de guía, manga del eje, portada, cubierta posterior y así sucesivamente. Puede formar o cambiar el número del vórtice de la corriente según el cambio de la carga para ajustar el flujo de la turbina. También se utiliza para los cierres normales y de emergencia. Las 16 paletas de guía serán similares de forma, tamaño, número y la posición a las del tipo aprobado turbinas y se asegurarán de que la corriente no causa la vibración durante la operación. El diámetro del círculo del espaciamiento de la paleta de guía es 860m m. Las paletas de guía tienen una capacidad hidráulica del esfuerzo de torsión con una tendencia a cerrarse automáticamente de completamente abierto a cerrado para abrirse sin carga. La abertura máxima de la paleta de guía debe tener cierto margen. Cada paleta de guía se equipa de un bloque de la parada. Cuando las roturas del perno de esquileo y el dispositivo de la fricción entre la paleta de guía y la barra de la paleta de guía falla, la paleta de guía se puede controlar para balancear dentro de cierta gama sin chocar con otras paletas de guía. Las paletas de guía se hacen de ZG230-450 y deben ser permutables. Cada paleta de guía es precisión trabajada a máquina; la línea del contacto de paletas de guía adyacentes se debe terminar para asegurarse de que todas las paletas de guía están en contacto completo en el estado cerrado, de tal modo reduciendo salida del agua. Los transportes del eje de la paleta de guía y del eje del distribuidor son transportes llanos autolubricadores; las cáscaras que llevan se hacen del material compuesto acero-apoyado. Utilice los casquillos y los pernos de extremo de barra de la cuchilla para ajustar y para mantener la posición de cada cuchilla en relación con las cubiertas delanteras y traseras. Un sello está situado en el eje superior de la paleta para apagar el flujo de aire. El anillo del control se hace totalmente del acero fundido. Un bloque de terminales circular está situado en la circunferencia externa del anillo del control. El anillo del control tiene suficientes fuerza y tiesura para no doblar excesivamente debido a la tensión desequilibrada del motor servo.

4. Corredor

El corredor es el corazón de la turbina; convierte energía de agua en energía mecánica. El corredor se suelda con autógena integralmente, y la corona del corredor, la correa y las cuchillas toda del corredor del corredor se hacen del acero inoxidable de ZG0Cr13Ni4Mo, que tiene buena resistencia de la cavitación, resistencia a la corrosión y soldabilidad. La correa de la corona raja-se sella para reducir salida del agua. La forma de cada cuchilla del corredor se debe procesar de acuerdo con GB/T 10969" las condiciones técnicas para el agua que pasa componentes de la turbina del agua”. Los corredores son soldados con autógena y sometidos a un tratamiento térmico según especificaciones especiales y no--destructivo probadas según estándares de ASME. Los corredores se equilibran estáticamente después de trabajar a máquina. Fije 16 agujeros φ22 en la corona del corredor para reducir la presión ejercida por el agua en el corredor.

5. Pieza principal del eje

Consiste en el eje, el volante, el etc. principales. Este tipo de energía hydráulica que genera la unidad adopta la construcción de cuatro fulcros. El eje principal se hace del acero de la construcción del carbono de la calidad 45#. El tipo transeúnte del disco del volante del molde estabiliza la unidad al ajustar. Conecte el eje principal y el corredor por llave plana para satisfacer el permutable. Conecte la turbina y el generador por el acoplador de la primavera para la instalación fácil.

6. Lacre principal del servicio del eje

El lacre principal del servicio del eje está embalando el sistema, situado en paso principal del eje a través de la portada. El lacre del servicio es cercano, antifricción, simple, fácil de observar, mantenimiento y substituir. Se localiza la manga de acero inoxidable del eje donde el eje principal que entra en contacto con con el embalaje. El embalaje se hace de PTFE reforzado, antifricción, anticorrosión.

7. Montaje de tubo de proyecto

El montaje de tubo de proyecto consiste en el difundir del tubo, codo del tubo de proyecto y el cono del tubo de proyecto, dirige la corriente en una corriente más baja, hace uso de la energía potencial de la corriente en la altura de la succión, recicla la energía cinética importante del flujo en el mercado del corredor por su difusión. Todo el reborde de conexión será sellado, profundidad sumergida del tubo de proyecto no será menos de los 40cm para prevenir el aire que entra en el tubo de proyecto. Dispositivo de la admisión del aire: El aire natural se llena para bajar del corredor a través del top de difundir el tubo para asegurar la operación constante de la turbina cuando la paleta de guía bajo abertura parcial.

8. Montaje del servomotor

Consiste en el perno del servomotor, de la bifurcación y del oído.

El gobernador ajusta la abertura de la paleta de guía a través del servomotor, de la bifurcación, del perno del oído y del anillo del control según el cambio de la carga.

9. Indicador de presión e indicador de vacío

El indicador de presión está situado en el caso espiral para observar la presión en caso espiral. El indicador de vacío está situado en la difusión del tubo para observar el grado de vacío del agua del tailrace. Los gallos serán equipados en la tubería del indicador de presión y del indicador de vacío para el cierre y abrir la tubería.

10. Sistema de frenado

Adopta el tipo neumático frenos, presión del pistón 2 del servicio es 0.5~0.7 MPa.

Adopte el principio neumático para el freno. Proporcione la fuente de la presión a través de la tubería de acero inconsútil al freno, empuje la placa del freno para frotar el volante para parar la unidad. En caso de que haya fuga de aire durante el funcionamiento, adopte el método adecuado para solucionarlo, por ejemplo para apretar la nuez floja de la llave inglesa o para substituir el material de lacre. El movimiento del pistón es 25m m. ¡Adopt que frena solamente cuando descensos de la velocidad de la unidad debajo del 30% de velocidad clasificada!

Especificación

¿Por qué elíjanos?

1. Más de 20 años de experiencia de la industria, instalan la puesta en servicio más del equipo de 150 cada año

2. Proporcione la oferta completa para la central hidroeléctrica del agua para atar con alambre

3. Experiencia extranjera abundante de la ejecución del proyecto de la central eléctrica tal como Francia, Japón, los E.E.U.U., Suráfrica, Sri Lanka, Irán, Asia sudoriental

4. Diseño y fabricación de generador de poder hidráulico con el voltaje 400V, 6.3KV. la capacidad excede 1000kw con 400V

FAQ

¿1.You son una empresa comercial o una fabricación?

Somos una fabricación hidráulica del generador de turbina con más de 20 años de experiencias, nuestra fábrica estamos en el Sichuan que usted tardará 2 horas que conducen después de que usted alcance el aeropuerto de Shuangliu, hace una visita a nuestra fábrica usted conocerá más sobre nosotros.

¿2. qué clase de turbina del agua debo elegir?

Necesitamos conocer la cabeza del agua, el flujo, el nivel voltaico, la frecuencia, la en-rejilla o el funcionamiento fuera de la red, nivel de la automatización de usted para encontrar la solución

3: ¿Puede usted hacer el EPC para la central hidroeléctrica?

Sí, podemos diseñar, produciendo e instalar el equipo, enviaremos el tecnólogo y a trabajadores para instalar el equipo.
