Turbina hidráulica principal 50HZ de la vertical el 100m Pelton en el ceñidor 5000RPM

Turbina hidráulica principal 50HZ de la vertical el 100m Pelton en el ceñidor 5000RPM

1. Boca y dispositivo de ajuste del flujo (lanza)
Las bocas se utilizan para aumentar la energía cinética de la corriente que golpeará las paletas o las cuchillas atadas al corredor.
La cantidad de agua que golpea el cubo es controlada por la lanza. Una lanza se monta dentro de la boca para regular el flujo de agua que golpeará las cuchillas del corredor. La boca que contiene la lanza se representa abajo.
La lanza es la aguja cónica en la boca. Es actuada por el volante de dirección o automáticamente en la dirección axial.
Cuando la lanza se mueve al revés, el flujo de los aumentos del agua, y cuando la lanza se empuja adelante, el flujo de las disminuciones del agua.

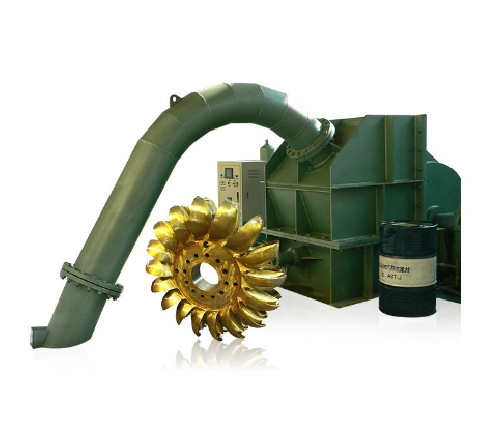

2. Rueda y cubo
El corredor es la pieza de rotación de la turbina. Es un disco con varios cubos uniformemente espaciados fijados alrededor de su periferia.
El cubo se hace a partir de dos cuencos hemisféricos se unió a junto. Cada cubo tiene una pared entre los dos cuencos hemisféricos, llamados un desviador.
El divisor parte el jet del agua que golpea el cubo en dos porciones iguales, y el jet de los lanzamientos del agua hacia fuera del borde externo del cubo.
Se diseña el cubo de una manera tal que el flujo de agua golpee el cubo y desvíe 160 a 170 grados.
Las cuchillas de las turbinas de Pelton se hacen del arrabio, del acero fundido, del bronce o del acero inoxidable.

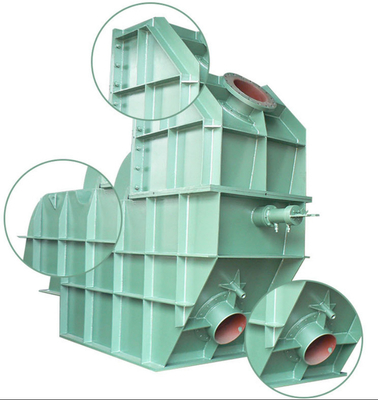

3. Cubierta
Guarda el agua de salpicar y de ayudas para drenar el agua en el rastro. También actúa como protección en caso de cualquier accidente.
La cubierta del hidráulico-generador de 1000kw Pelton es arrabio o placa de acero prefabricada.
4. Jet quebrado
Cuando el flujo de agua es apagado totalmente empujando la lanza adelante, la cantidad de agua que golpea el corredor llega a ser cero. Pero debido a la inercia del corredor, el corredor continúa moviéndose.
Para parar el corredor en el tiempo posible más corto, una pequeña boca es a condición de que dirige el agua en la parte trasera de la cuchilla. Este tipo de chorro de agua usado para parar la rueda de turbina se llama un jet de la rotura.

Especificación

Conseguimos más de 100 máquinas de los sistemas para el proceso del fabricante incluyendo la máquina de proceso y la máquina de la prueba. Podemos turbina de Francis del fabricante, turbina del pelton, turbina del turgo, la turbina de Kaplan, el generador síncrono, el gobernador de velocidad, el excitor sin cepillo, el hardware hidráulico etc con capacidad del sistema de generador de turbina de la unidad debajo de 20MW.
